เครื่องขับอัตราความถี่แปรแบบ VFD Inverter เฟสเดียว พร้อม Modbus RTU Communication Interface และการป้องกันความชื้น

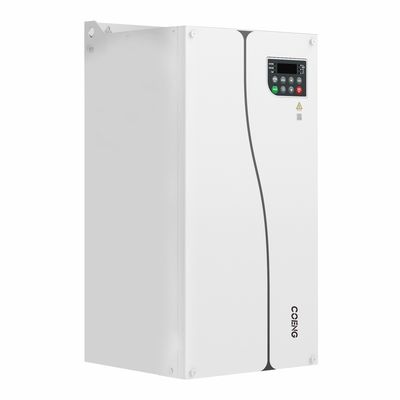

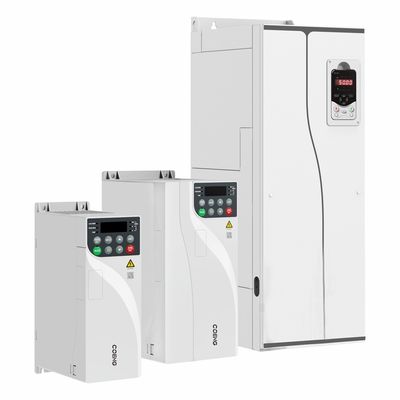

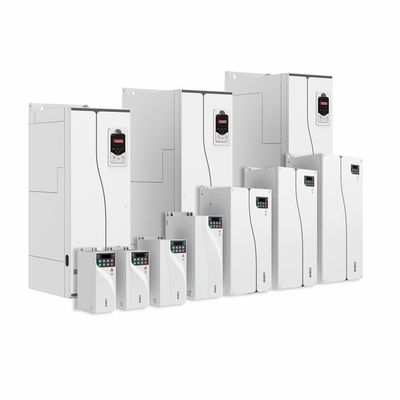

HV610 ตัวแปลงความถี่ VFD เฉพาะของเครนสำหรับเครน

รายละเอียดสินค้า
ตัวแปลงความถี่ซีรีย์ HV610 เป็นตัวแปลงความถี่พิเศษที่พัฒนาขึ้นสำหรับอุตสาหกรรมการยก เพื่อตอบสนองความต้องการการใช้งานของลูกค้าในอุตสาหกรรมการยกได้ดียิ่งขึ้น ผลิตภัณฑ์ของเราจึงอิงตามมุมมองของการใช้งานการยก และผสานรวมการควบคุมป้องกันการแกว่งและการป้องกันการคลายตัว , การป้องกันตะขอเลื่อน, การควบคุมเบรก, ขีดจำกัดการชะลอความเร็ว, น้ำหนักบรรทุกและความเร็ว, พารามิเตอร์มาโครและฟังก์ชั่นพิเศษอื่น ๆ ถูกรวมเข้าไว้เป็นหนึ่งเดียว ทำให้มั่นใจได้อย่างเต็มที่ถึงการทำงานของอุปกรณ์ยกที่เชื่อถือได้ มีประสิทธิภาพ ปลอดภัย และมีเสถียรภาพ

ตัวแปลงความถี่ซีรีย์ HV610 สามารถใช้กันอย่างแพร่หลายในเครน, เครนหล่อ, เครนเหล็กม้วน, รอกไฟฟ้า, เครื่องคว้าน, เครนทั่วไป, เครนท่าเรือ, เครนสะพาน, ทาวเวอร์เครน, เครื่องจักรทำเหมือง, แท่นขุดเจาะน้ำมันและประเภทการยกอื่น ๆ

คุณสมบัติผลิตภัณฑ์
ลักษณะเฉพาะทาง
การควบคุมป้องกันการแกว่ง
· ควบคุมมุมสวิงของสเปรดเดอร์โดยการควบคุมความเร็วในการทำงาน จึงระงับการสวิงของสเปรดเดอร์ และบรรลุการควบคุมที่ราบรื่นและการทำงานที่มีประสิทธิภาพ
โหลดและความเร็ว
· ปรับความเร็วการทำงานของอุปกรณ์แบบเรียลไทม์ตามการเปลี่ยนแปลงโหลดปัจจุบัน โดยคำนึงถึงประสิทธิภาพและความปลอดภัย เพื่อให้อุปกรณ์สามารถทำงานได้ในสภาพการทำงานที่ดีที่สุด
ป้องกันตะขอเลื่อน
· ตรวจพบตะขอเลื่อนในระหว่างกระบวนการเบรก และตะขอเลื่อนได้รับการปกป้องโดยการควบคุมเอาท์พุตของมอเตอร์ให้เลื่อนเพื่อป้องกันอุบัติเหตุ
ขีดจำกัดการชะลอตัว
· การวางตำแหน่งอย่างง่ายทำได้โดยอาศัยความร่วมมือของขีดจำกัดการชะลอตัวและขีดจำกัดการหยุด เพื่อให้วัตถุควบคุมหยุดในพื้นที่ปลอดภัยที่กำหนดไว้ล่วงหน้า
ป้องกันเชือกหลวม
· เมื่อขึ้นไป มันจะวิ่งด้วยความเร็วคงที่และตรวจจับได้ว่ามีการกล่าวถึงวัตถุที่มีน้ำหนักมากหรือไม่ โดยตรวจจับได้ว่ามีการกล่าวถึงวัตถุหนักหรือไม่ แล้วจึงเร่งความเร็วขึ้นอย่างช้าๆ
คันโยกควบคุมการทำงานตรวจจับการย้อนกลับเป็นศูนย์
· เมื่อเปิดเครื่อง ข้อมูลสถานะของคันบังคับควบคุมสามารถตัดสินได้เพื่อเลือกว่าจะยอมรับคำสั่งที่ทำงานอยู่หรือไม่ เพื่อหลีกเลี่ยงอันตรายที่เกิดจากการทำงานทันทีในครั้งแรกหลังจากเปิดเครื่อง
พารามิเตอร์มาโคร
· สามารถเลือกกลไกการยกที่สอดคล้องกันได้ตามค่าการตั้งค่ามาโครของพารามิเตอร์การยก เช่น 0: กลไกการยก 1: กลไกการแปล
การควบคุมเบรก
· เมื่ออินเวอร์เตอร์สตาร์ทและหยุด เบรกจะถูกควบคุมโดยการตรวจจับความถี่และกระแสไฟฟ้าเพื่อหลีกเลี่ยงการหมุน ซึ่งจะช่วยปรับปรุงประสิทธิภาพของระบบ ความปลอดภัย และความเสถียร

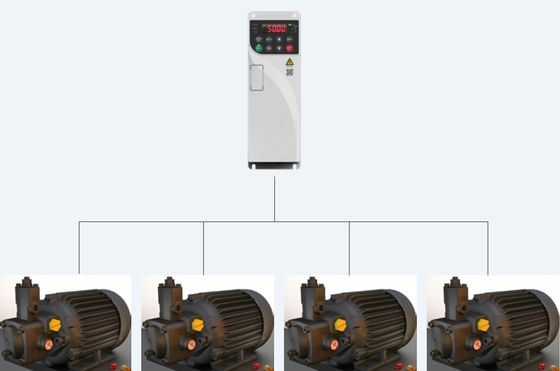

การสลับมอเตอร์หลายตัว
· ภายในรองรับพารามิเตอร์มอเตอร์ 4 ชุด และสามารถขับเคลื่อนมอเตอร์ 4 ตัวที่แตกต่างกันผ่านการสลับคำสั่ง

มีความน่าเชื่อถือสูง
นวัตกรรมการออกแบบท่ออากาศอิสระ
· เครื่องจักรทั้งหมดมีการออกแบบท่ออากาศที่เป็นอิสระ และส่วนประกอบที่ละเอียดอ่อนจะถูกแยกออกจากท่ออากาศ ซึ่งช่วยเพิ่มความสามารถในการปรับตัวของผลิตภัณฑ์ให้เข้ากับสภาพแวดล้อมได้อย่างมาก
· ป้องกันฝุ่นและสิ่งสกปรกเข้าสู่ด้านในของอินเวอร์เตอร์ได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงความล้มเหลวที่เกิดจากการลัดวงจรทางไฟฟ้า ความเสียหายของส่วนประกอบ ฯลฯ
แนวคิดการออกแบบการระบายความร้อนและการวิเคราะห์การจำลองความร้อนแบบมืออาชีพ
· ใช้ซอฟต์แวร์แพลตฟอร์มจำลองความร้อนที่มีประสิทธิภาพและแม่นยำเพื่อให้มั่นใจในความน่าเชื่อถือด้านความร้อนของเครื่องจักรทั้งหมด
· เทคโนโลยีและอุปกรณ์การทดสอบและการตรวจสอบความร้อนขั้นสูงจะทดสอบผลลัพธ์ทางทฤษฎีของการออกแบบการระบายความร้อนอย่างมีประสิทธิภาพ
การทดสอบการเพิ่มขึ้นของอุณหภูมิเครื่องอย่างเข้มงวด
· ขั้นตอนการทดสอบการตรวจสอบโหลดเต็มและโอเวอร์โหลดอย่างเข้มงวด รวมถึงมาตรฐานการยอมรับการเพิ่มขึ้นของอุณหภูมิที่เข้มงวดสำหรับส่วนประกอบหลัก เพื่อตอบสนองการทำงานที่เชื่อถือได้ในระยะยาวภายใต้สภาวะโหลดที่รุนแรง
· ผลิตภัณฑ์ทั้งหมดผ่านการบ่มที่อุณหภูมิสูงก่อนออกจากโรงงาน ป้องกันความล้มเหลวกระจัดกระจายของอุปกรณ์สกัดกั้นได้อย่างมีประสิทธิภาพ และรับประกันคุณภาพของผลิตภัณฑ์ก่อนออกจากโรงงาน
กระบวนการพ่นสีป้องกันสีตามแบบอัตโนมัติ
· การใช้กระบวนการพ่นอัตโนมัติของสารป้องกันการพ่นสีตามแบบแผน ทำให้สามารถออกแบบกลยุทธ์การพ่นที่แตกต่างกันตามแผงวงจรที่แตกต่างกันได้ ทำให้มั่นใจได้ถึงความสม่ำเสมอของการพ่นแผงวงจรและความสม่ำเสมอของชุดผลิตภัณฑ์

ความสามารถในการปรับตัวสูง
การออกแบบช่วงแรงดันไฟฟ้ากว้าง
· พิกัดแรงดันไฟฟ้า:3 เฟส 380V~480V
· ความถี่กำลังไฟฟ้าอินพุต: (50Hz/60Hz) ±5%
· ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: -15%Vac~+10%Vac
การรบกวนจากภายนอกเล็กน้อย
· ตัวกรอง C3 ในตัวสามารถระงับฮาร์โมนิคความถี่สูงที่สร้างโดยอินเวอร์เตอร์ระหว่างการทำงานได้อย่างมีประสิทธิภาพ ซึ่งเป็นไปตามข้อกำหนดของมาตรฐานสหภาพยุโรป EN61800-3
· การออกแบบที่ล้ำสมัยของ EMC ที่เรียบง่ายและเป็นมิตรสามารถลดกระแสรั่วไหลของกราวด์ได้อย่างมีประสิทธิภาพ
การออกแบบโครงสร้าง
· การออกแบบ ประเภทหนังสือ ลดระดับเสียงลงประมาณ 40% เมื่อเทียบกับรุ่นดั้งเดิม
· สามารถรับรู้การติดตั้งเครื่องจักรทั้งหมดแบบเคียงข้างกัน

ประสิทธิภาพดีเยี่ยม
เทคโนโลยีขับเคลื่อนมอเตอร์ที่ครอบคลุม
· รองรับการควบคุมไดรฟ์ของมอเตอร์อะซิงโครนัสสามเฟสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร
· รองรับการควบคุม V/F, เวกเตอร์แบบวงเปิด, การควบคุมเวกเตอร์แบบวงปิด
·รองรับการควบคุมโหมดความเร็วและแรงบิด
·รองรับฟังก์ชั่นการติดตามความเร็ว, กระแสกระแทกที่เล็กลง
ฟังก์ชั่นการเรียนรู้ด้วยตนเองของมอเตอร์ที่แม่นยำ
· สามารถเรียนรู้พารามิเตอร์มอเตอร์ด้วยตนเองได้อย่างแม่นยำ อำนวยความสะดวกในการทำงานและการดีบัก และปรับปรุงความแม่นยำในการควบคุมและความเร็วในการตอบสนอง
· ฟังก์ชั่นการเรียนรู้ด้วยตนเองที่ครอบคลุมและหลากหลาย รวมถึงฟังก์ชั่นการเรียนรู้ด้วยตนเองด้วยมอเตอร์ที่หลากหลาย (ไดนามิก คงที่ คงที่ + ไดนามิก)
การเรียนรู้ด้วยตนเองแบบไดนามิก: ต้องยกเลิกการเรียนรู้ด้วยตนเองของโหลด เหมาะสำหรับโอกาสที่ต้องการความแม่นยำในการควบคุมสูง
การเรียนรู้ด้วยตนเองแบบคงที่: เหมาะสำหรับสถานการณ์ที่ไม่สามารถแยกมอเตอร์ออกจากโหลดได้ เพื่อหลีกเลี่ยงการเรียนรู้ด้วยตนเองแบบไดนามิกหลังจากติดตั้งอุปกรณ์แล้ว
โหมดการควบคุมมอเตอร์ที่ครอบคลุม
· โหมด อุปกรณ์ควบคุม V/F
· โหมดควบคุมเวกเตอร์วงเปิด (OLVC)
· โหมดควบคุม เวกเตอร์วงปิด (CLVC)
แรงบิดสตาร์ทสูง
· เวกเตอร์วงเปิด (OLVC): 0.5Hz/150%
· เวกเตอร์วงปิด (CLVC): 0Hz/200%
ความจุเกินพิกัดสูง
· ความจุเกิน: กระแสไฟฟ้า 150% เป็นเวลา 60 วินาที, กระแสไฟฟ้า 180% เป็นเวลา 10 วินาที

การออกแบบที่สะดวก

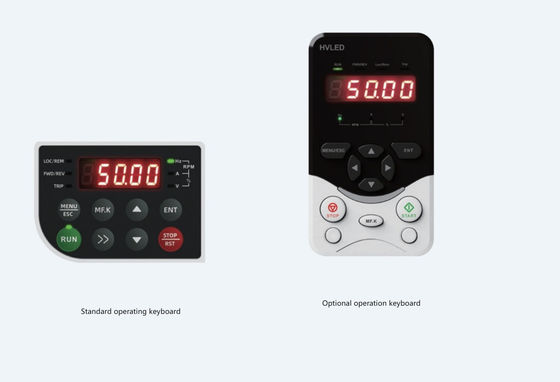

แป้นพิมพ์ปฏิบัติการ
· เครื่องจักรมาตรฐานขนาด 110kW และต่ำกว่าจัดส่งมาพร้อมกับแป้นพิมพ์ LED แบบฝัง และไม่รองรับ อุปกรณ์สายไฟ ภายนอก เครื่องจักรมาตรฐานขนาด 132kW ขึ้นไปจัดส่งมาพร้อมกับแป้นพิมพ์ LED ในตัวที่รองรับการเดินสายภายนอก
· อินพุตภายนอกของแป้นพิมพ์ขนาด 110kW และต่ำกว่าสามารถติดตั้งแป้นพิมพ์ LED อิสระได้
· แป้นพิมพ์การทำงานมีฟังก์ชันต่างๆ เช่น พารามิเตอร์การแก้ไขจุดบกพร่อง การตรวจสอบสถานะการทำงาน การควบคุมการเริ่มต้นและหยุด และการคัดลอกพารามิเตอร์
ฟังก์ชั่นเสริมต่างๆ
· การ์ดสื่อสารขยายเสริมรองรับ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP และการสื่อสารบัสอื่นๆ (สล็อตการ์ดขยาย SLOT1)
· การสนับสนุนเพิ่มเติมสำหรับการ์ดอินเทอร์เฟซแผ่นโค้ดที่หลากหลาย (ช่องเสียบการ์ดเอ็กซ์แพนชัน SLOT2)
· การรองรับเพิ่มเติมสำหรับการ์ดเอ็กซ์แพนชันเทอร์มินัล I/O (สล็อตเอ็กซ์แพนชันการ์ด SLOT1 โปรดดูรายละเอียดในคำอธิบายเทอร์มินัล "อุปกรณ์เสริมเสริม")
หมายเหตุ: การ์ดเอ็กซ์แพนชันเทอร์มินัล I/O และการ์ดเอ็กซ์แพนชันเสริมการสื่อสารอยู่ในสล็อตเอ็กซ์แพนชันการ์ดเดียวกัน และไม่สามารถติดตั้งและใช้งานได้พร้อมกัน
รองรับฟังก์ชั่นการใช้งานต่างๆ
· เมื่อตัวแปลงความถี่สตาร์ทและหยุด จะสามารถควบคุมเบรกยึดมอเตอร์ได้
· ฟังก์ชั่น อุปกรณ์ควบคุม ความเร็วหลายระดับ ตระหนักถึงการทำงาน 16 ความเร็วผ่านขั้วต่อส่วนควบคุม
· ฟังก์ชั่น Zero servo ทำให้มอเตอร์สามารถล็อคตำแหน่งด้วยความเร็วเป็นศูนย์ได้ในโหมด CLVC
· ความลึกของ PWM แบบสุ่มสามารถปรับปรุงเสียงรบกวนที่รุนแรงของมอเตอร์ได้
· โหมดการทำงานซ้ำซ้อนของตัวเข้ารหัส ซึ่งสามารถสลับไปใช้การทำงานของ OLVC ได้โดยอัตโนมัติเมื่อตัวเข้ารหัสล้มเหลว
ซอฟต์แวร์ดีบักพื้นหลังอย่างรวดเร็ว
· การตรวจสอบ การแก้ไขพารามิเตอร์ และฟังก์ชันอื่นๆ ทำให้การดีบักและการบำรุงรักษาสะดวกยิ่งขึ้น
· รองรับการบันทึกเหตุการณ์และการบันทึกข้อผิดพลาด ทำให้มองไม่เห็นข้อบกพร่อง
ฟังก์ชั่นการเบรกที่เชื่อถือได้
· ด้วย ฟังก์ชั่น เบรก DC
· ทุกซีรีส์มาพร้อมกับชุดเบรกแบบฝังเป็นมาตรฐาน
· การเพิ่มตัวต้านทานเบรกสามารถให้ผลการเบรกที่ดีขึ้น ในขณะที่ประหยัดพื้นที่ในการติดตั้งระบบไฟฟ้าและค่าไฟฟ้าของผู้ใช้


ข้อกำหนดทางเทคนิค
