IP20 VFD สําหรับสภาพแวดล้อมที่รุนแรง -25 °C ถึง 55 °C การทํางานและความชื้นที่ปรับตัวสูง 15%-95%

HV610 CRANE เฉพาะ VFD ตัวแปลงความถี่ตัวแปรตัวแปรความถี่ไดรฟ์สำหรับเครน

คำอธิบายผลิตภัณฑ์
ตัวแปลงความถี่ HV610 Series เป็นตัวแปลงความถี่พิเศษที่พัฒนาขึ้นสำหรับอุตสาหกรรมการยก เพื่อตอบสนองความต้องการของแอปพลิเคชันของลูกค้าในอุตสาหกรรมการยกได้ดีขึ้นผลิตภัณฑ์ของเราจะขึ้นอยู่กับมุมมองของการยกแอปพลิเคชันและรวมการควบคุมต่อต้านทางเดินและการป้องกันการต่อต้าน การป้องกันตะขอเลื่อน, การควบคุมเบรก, ขีด จำกัด การชะลอตัว, โหลดและความเร็ว, พารามิเตอร์แมโครและฟังก์ชั่นพิเศษอื่น ๆ ถูกรวมเข้าเป็นหนึ่งเดียวทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้มีประสิทธิภาพปลอดภัยและมั่นคงของอุปกรณ์ยก

ตัวแปลงความถี่ HV610 Series สามารถใช้กันอย่างแพร่หลายในรถเครน, ปั้นจั่นหล่อ, ปั้นขดลวดเหล็ก, รอกไฟฟ้า, เครื่องคว้า, เครนทั่วไป, เครนพอร์ต, ปั้นจั่นสะพาน, เครนหอคอย, เครื่องจักรขุด, แท่นขุดเจาะน้ำมันและภาระอื่น ๆ

คุณสมบัติของผลิตภัณฑ์
ลักษณะเฉพาะ
การควบคุมต่อต้านทางเดิน
·ควบคุมมุมแกว่งของสเปรดโดยการควบคุมความเร็วในการทำงานซึ่งจะช่วยยับยั้งการแกว่งของสเปรดและการควบคุมที่ราบรื่นและการทำงานที่มีประสิทธิภาพ
โหลดและความเร็ว
·ปรับความเร็วในการใช้งานอุปกรณ์แบบเรียลไทม์ตามการเปลี่ยนแปลงโหลดในปัจจุบันโดยคำนึงถึงประสิทธิภาพและความปลอดภัยเพื่อให้อุปกรณ์สามารถทำงานในสภาพการทำงานที่ดีที่สุด
การป้องกันตะขอเลื่อน
·ตรวจพบตะขอเลื่อนในระหว่างกระบวนการเบรกและตะขอเลื่อนได้รับการปกป้องโดยการควบคุมเอาต์พุตมอเตอร์เพื่อวางตัวเพื่อป้องกันอุบัติเหตุ
ขีด จำกัด การชะลอตัว
·การวางตำแหน่งอย่างง่ายทำได้ผ่านความร่วมมือของขีด จำกัด การชะลอตัวและขีด จำกัด หยุดเพื่อให้วัตถุควบคุมหยุดในพื้นที่ปลอดภัยที่ตั้งไว้ล่วงหน้า
การป้องกันเชือกต่อต้านการปล่อย
·เมื่อขึ้นไปมันจะทำงานด้วยความเร็วคงที่และตรวจพบว่ามีการพูดถึงวัตถุหนักหรือไม่ มันตรวจพบว่ามีการพูดถึงวัตถุหนักหรือไม่จากนั้นเร่งความเร็วอย่างช้าๆเพื่อเพิ่มขึ้นอย่างต่อเนื่อง
การตรวจจับการส่งคืนคันโยก
·เมื่อเปิดเครื่องข้อมูลสถานะของคันโยกปฏิบัติการสามารถตัดสินได้ว่าจะเลือกคำสั่งการทำงานเพื่อหลีกเลี่ยงอันตรายที่เกิดจากการดำเนินการครั้งแรกทันทีหลังจากเปิดเครื่อง
พารามิเตอร์แมโคร
·กลไกการยกที่สอดคล้องกันสามารถเลือกได้ตามค่าการตั้งค่าแมโครพารามิเตอร์การยกเช่น 0: กลไกการยก, 1: กลไกการแปล
การควบคุมเบรก
·เมื่ออินเวอร์เตอร์เริ่มต้นและหยุดเบรกจะถูกควบคุมโดยการตรวจจับความถี่และกระแสไฟฟ้าเพื่อหลีกเลี่ยงการกลิ้งซึ่งจะเป็นการปรับปรุงประสิทธิภาพของระบบความปลอดภัยและความเสถียร

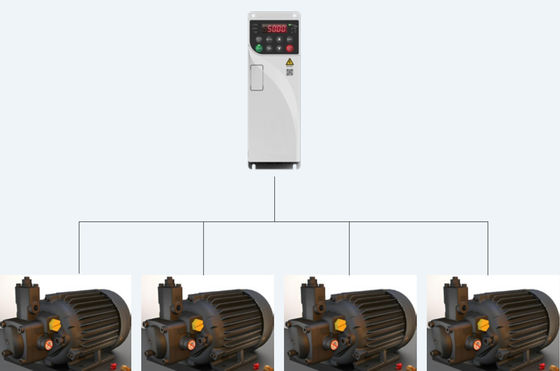

การสลับมอเตอร์หลายตัว
·รองรับพารามิเตอร์มอเตอร์ 4 ชุดภายในและสามารถขับมอเตอร์ 4 ตัวที่แตกต่างกันผ่านการสลับคำสั่ง

ความน่าเชื่อถือสูง

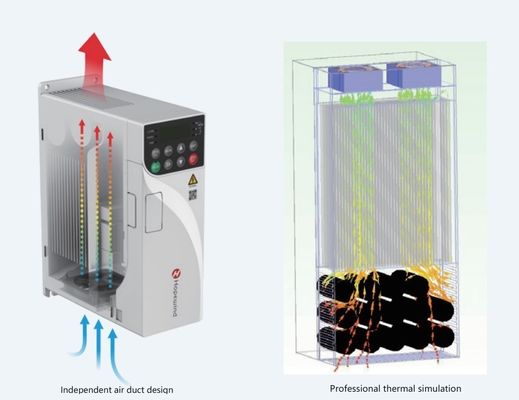

นวัตกรรมการออกแบบท่ออากาศอิสระ
·เครื่องทั้งหมดมีการออกแบบท่ออากาศอิสระและส่วนประกอบที่ละเอียดอ่อนจะถูกแยกออกจากท่ออากาศซึ่งช่วยปรับปรุงความสามารถในการปรับตัวของผลิตภัณฑ์ให้เข้ากับสภาพแวดล้อมได้อย่างมาก
·ป้องกันฝุ่นและสิ่งสกปรกอย่างมีประสิทธิภาพจากการเข้าสู่ด้านในของอินเวอร์เตอร์และหลีกเลี่ยงความล้มเหลวที่เกิดจากการลัดวงจรไฟฟ้าความเสียหายส่วนประกอบ ฯลฯ
แนวคิดการออกแบบความร้อนและการวิเคราะห์การจำลองความร้อนระดับมืออาชีพ
·นำซอฟต์แวร์แพลตฟอร์มการจำลองความร้อนที่มีประสิทธิภาพและแม่นยำมาใช้เพื่อให้แน่ใจว่าความน่าเชื่อถือของเครื่องทั้งหมด
·การทดสอบความร้อนขั้นสูงและเทคโนโลยีการตรวจสอบและอุปกรณ์ทดสอบผลทางทฤษฎีของการออกแบบความร้อนได้อย่างมีประสิทธิภาพ
การทดสอบอุณหภูมิทั้งหมดของเครื่องจักรที่เข้มงวด
·ขั้นตอนการทดสอบการตรวจสอบการตรวจสอบมากเกินไปอย่างเข้มงวดรวมถึงมาตรฐานการยอมรับอุณหภูมิที่เข้มงวดสำหรับส่วนประกอบสำคัญเพื่อตอบสนองการทำงานที่เชื่อถือได้ในระยะยาวภายใต้สภาวะการโหลดที่รุนแรง
·ผลิตภัณฑ์ทั้งหมดได้รับการโหลดอุณหภูมิสูงก่อนออกจากโรงงานป้องกันความล้มเหลวที่กระจัดกระจายของอุปกรณ์การสกัดกั้นและสร้างความมั่นใจในคุณภาพของผลิตภัณฑ์ก่อนออกจากโรงงาน
กระบวนการฉีดพ่นอัตโนมัติของการต่อต้านการทาสี
·การใช้กระบวนการฉีดพ่นอัตโนมัติของการต่อต้านการทำสีที่สอดคล้องกันกลยุทธ์การฉีดพ่นที่แตกต่างกันสามารถออกแบบได้ตามแผงวงจรที่แตกต่างกันทำให้มั่นใจได้อย่างมีประสิทธิภาพ

การปรับตัวสูง
การออกแบบช่วงแรงดันไฟฟ้ากว้าง
·แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: สามเฟส 380V ～ 480V
·ความถี่พลังงานอินพุต: (50Hz/60Hz) ± 5%
·ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: -15%Vac ～+10%VAC
สัญญาณรบกวนภายนอกเล็กน้อย
·ตัวกรอง C3 ในตัวสามารถยับยั้งฮาร์โมนิกความถี่สูงที่สร้างขึ้นโดยอินเวอร์เตอร์ในระหว่างการดำเนินการตามข้อกำหนดของสหภาพยุโรป EN61800-3 มาตรฐาน
·การออกแบบการทำลายพื้นดินที่เรียบง่ายและเป็นมิตรสามารถลดกระแสรั่วไหลของพื้นดินได้อย่างมีประสิทธิภาพ
การออกแบบโครงสร้าง
·การออกแบบประเภทหนังสือลดปริมาณลงประมาณ 40% เมื่อเทียบกับโมเดลดั้งเดิม
·สามารถตระหนักถึงการติดตั้งทั้งหมดของเครื่องทั้งหมด

ประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีมอเตอร์ไดรฟ์ที่ครอบคลุม
·สนับสนุนการควบคุมไดรฟ์ของมอเตอร์อะซิงโครนัสสามเฟสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร
·รองรับการควบคุม V/F, เวกเตอร์เปิดวง, การควบคุมเวกเตอร์แบบวงปิด
·รองรับการควบคุมโหมดความเร็วและแรงบิด
·ฟังก์ชั่นการติดตามความเร็ว
ฟังก์ชั่นการเรียนรู้ด้วยตนเองของมอเตอร์ที่แม่นยำ
·สามารถดำเนินการพารามิเตอร์การเรียนรู้ด้วยตนเองของมอเตอร์ได้อย่างถูกต้องอำนวยความสะดวกในการดำเนินการและการดีบักและปรับปรุงความแม่นยำในการควบคุมและความเร็วในการตอบสนอง
·ฟังก์ชั่นการเรียนรู้ด้วยตนเองที่ครอบคลุมและหลากหลายรวมถึงฟังก์ชั่นการเรียนรู้ด้วยตนเองของมอเตอร์ที่หลากหลาย (ไดนามิกคงที่แบบคงที่ + แบบไดนามิก)
การเรียนรู้ด้วยตนเองแบบไดนามิก: โหลดการเรียนรู้ด้วยตนเองจะต้องตัดการเชื่อมต่อเหมาะสำหรับโอกาสที่มีข้อกำหนดความแม่นยำในการควบคุมสูง
การเรียนรู้ด้วยตนเองแบบคงที่: เหมาะสำหรับสถานการณ์ที่มอเตอร์ไม่สามารถแยกออกจากโหลดเพื่อหลีกเลี่ยงการเรียนรู้ด้วยตนเองแบบไดนามิกหลังจากติดตั้งอุปกรณ์
โหมดควบคุมมอเตอร์ที่ครอบคลุม
·โหมดควบคุม V/F
·โหมดควบคุม Open Loop Vector (OLVC)
·โหมดควบคุมเวกเตอร์ลูปปิด (CLVC)
แรงบิดเริ่มต้นขนาดใหญ่
· Open Loop Vector (OLVC): 0.5Hz/150%
·เวกเตอร์ลูปปิด (CLVC): 0Hz/200%
ความจุเกินพิกัดสูง
·กำลังการผลิตเกินพิกัด: 150% ที่ได้รับการจัดอันดับกระแสสำหรับ 60s, 180% ได้รับการจัดอันดับปัจจุบันสำหรับ 10s

การออกแบบที่สะดวก
คีย์บอร์ดปฏิบัติการ
·เครื่องมาตรฐาน 110kW และด้านล่างถูกส่งไปพร้อมกับแป้นพิมพ์ LED ในตัวและไม่รองรับการเดินสายภายนอก เครื่องมาตรฐาน 132kW ขึ้นไปจะถูกส่งไปพร้อมกับคีย์บอร์ด LED ในตัวที่รองรับการเดินสายภายนอก
·อินพุตภายนอกของแป้นพิมพ์ 110kW และด้านล่างสามารถติดตั้งคีย์บอร์ด LED อิสระได้
·คีย์บอร์ด Operation มีฟังก์ชั่นเช่นพารามิเตอร์การดีบักการตรวจสอบสถานะการทำงานการควบคุมเริ่มต้นและหยุดและพารามิเตอร์การคัดลอก
ฟังก์ชั่นขยายต่างๆ
·การ์ดสื่อสารการขยายตัวเสริมรองรับ Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, EtherCat, Ethernet/IP และการสื่อสารบัสอื่น ๆ (สล็อตการ์ดขยาย SLOT1)
·รองรับเสริมสำหรับการ์ดอินเทอร์เฟซของรหัสแผ่นรหัสที่หลากหลาย (ช่องเสียบการ์ดเสริม Slot2)
·สนับสนุนเสริมสำหรับบัตรขยายเทอร์มินัล I/O (ช่องเสียบการ์ดขยาย SLOT1 ดูคำอธิบายเทอร์มินัล "อุปกรณ์เสริมเสริม" สำหรับรายละเอียด)
หมายเหตุ: การ์ดขยายเทอร์มินัล I/O เสริมและการ์ดขยายการสื่อสารอยู่ในช่องเสียบการ์ดขยายเดียวกันและไม่สามารถติดตั้งและใช้งานได้ในเวลาเดียวกัน
สนับสนุนฟังก์ชั่นแอปพลิเคชันต่างๆ
·เมื่อตัวแปลงความถี่เริ่มต้นและหยุดเบรกสามารถควบคุมเบรกมอเตอร์ได้
·ฟังก์ชั่นการควบคุมหลายสปีดตระหนักถึงการทำงาน 16 สปีดผ่านขั้วควบคุม
·ฟังก์ชั่น Zero Servo มอเตอร์สามารถทำให้ตำแหน่งการล็อคตำแหน่งเป็นศูนย์ในโหมด CLVC
·ความลึกของ PWM แบบสุ่มสามารถปรับปรุงเสียงดังของมอเตอร์ได้
·โหมดการทำงานซ้ำซ้อนของ Encoder ซึ่งสามารถสลับไปยังการทำงานของ OLVC โดยอัตโนมัติเมื่อตัวเข้ารหัสล้มเหลว
พื้นหลังซอฟต์แวร์การดีบักอย่างรวดเร็ว
·การตรวจสอบการแก้ไขพารามิเตอร์และฟังก์ชั่นอื่น ๆ ทำให้การดีบักและการบำรุงรักษาสะดวกยิ่งขึ้น
·สนับสนุนการบันทึกเหตุการณ์และการบันทึกข้อผิดพลาดทำให้เกิดข้อบกพร่องที่มองไม่เห็น
ฟังก์ชั่นการเบรกที่เชื่อถือได้
·ด้วยฟังก์ชั่นการเบรก DC
·ซีรีส์ทั้งหมดมาพร้อมกับชุดเบรกในตัว
·การเพิ่มตัวต้านทานการเบรกสามารถบรรลุเอฟเฟกต์เบรกที่ดีขึ้นในขณะที่ประหยัดพื้นที่การติดตั้งไฟฟ้าของผู้ใช้และต้นทุนไฟฟ้า


ข้อกำหนดทางเทคนิค
