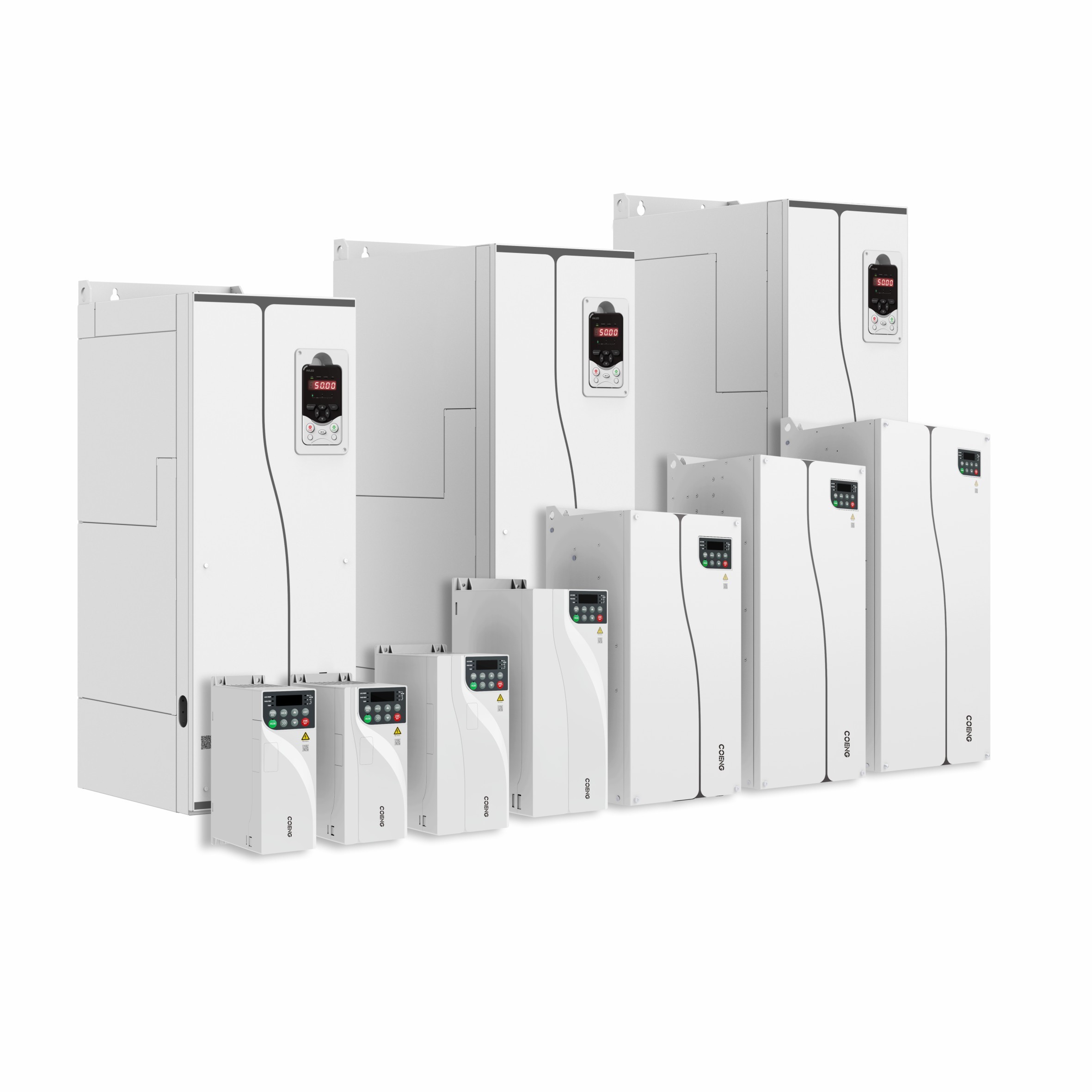

HV610 เครน VFD เครื่องแปลงความถี่

ตัวแปลงความถี่ VFD เฉพาะเครน HV610 ไดรฟ์ความถี่แปรผันสำหรับเครน

คำอธิบายสินค้า
ตัวแปลงความถี่ซีรีส์ HV610 เป็นตัวแปลงความถี่พิเศษที่พัฒนาขึ้นสำหรับอุตสาหกรรมการยก เพื่อตอบสนองความต้องการการใช้งานของลูกค้าในอุตสาหกรรมการยกได้ดียิ่งขึ้น ผลิตภัณฑ์ของเราจึงอิงตามมุมมองของการใช้งานการยกและผสานรวมการควบคุมป้องกันการแกว่งและการป้องกันการคลายตัว การป้องกันการเลื่อนตะขอ การควบคุมเบรก ขีดจำกัดการลดความเร็ว โหลดและความเร็ว พารามิเตอร์มาโครและฟังก์ชันพิเศษอื่น ๆ เข้าด้วยกัน ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ มีประสิทธิภาพ ปลอดภัย และเสถียรของอุปกรณ์ยก

ตัวแปลงความถี่ซีรีส์ HV610 สามารถใช้งานได้หลากหลายในเครน เครนหล่อ เครนม้วนเหล็ก รอกไฟฟ้า เครื่องคว้าน เครนทั่วไป เครนท่าเรือ เครนสะพาน เครนหอคอย เครื่องจักรทำเหมือง แท่นขุดเจาะน้ำมัน และประเภทการยกของอื่นๆ

คุณสมบัติของสินค้า
ลักษณะเฉพาะความเชี่ยวชาญ
ระบบป้องกันการแกว่ง
· ควบคุมมุมแกว่งของเครื่องกระจายโดยควบคุมความเร็วในการทำงาน จึงระงับการแกว่งของเครื่องกระจายและทำให้ควบคุมได้อย่างราบรื่นและทำงานได้อย่างมีประสิทธิภาพ
โหลดและความเร็ว
· ปรับความเร็วการทำงานของอุปกรณ์แบบเรียลไทม์ตามการเปลี่ยนแปลงโหลดปัจจุบัน โดยคำนึงถึงประสิทธิภาพและความปลอดภัย เพื่อให้อุปกรณ์สามารถทำงานได้ในสภาพการทำงานที่ดีที่สุด
การป้องกันตะขอสไลด์
· ระบบจะตรวจจับตะขอเลื่อนระหว่างกระบวนการเบรก และตะขอเลื่อนจะได้รับการปกป้องโดยการควบคุมเอาต์พุตของมอเตอร์ให้ลอยอยู่เพื่อป้องกันอุบัติเหตุ
ขีดจำกัดการลดความเร็ว
· การวางตำแหน่งที่เรียบง่ายทำได้โดยอาศัยความร่วมมือของขีดจำกัดการลดความเร็วและขีดจำกัดการหยุด เพื่อให้วัตถุควบคุมหยุดในพื้นที่ปลอดภัยที่ตั้งไว้ล่วงหน้า
ป้องกันเชือกหลุด
· เมื่อขึ้น เครื่องจะวิ่งด้วยความเร็วคงที่และตรวจจับว่ามีการระบุวัตถุหนักหรือไม่ จากนั้นจะตรวจจับว่ามีการระบุวัตถุหนักหรือไม่ จากนั้นจะเร่งความเร็วช้าๆ เพื่อขึ้นอย่างต่อเนื่อง
การตรวจจับการกลับศูนย์ของคันโยกการทำงาน
· เมื่อเปิดเครื่อง ระบบจะตรวจสอบข้อมูลสถานะของคันโยกควบคุมเพื่อเลือกว่าจะยอมรับคำสั่งทำงานหรือไม่ เพื่อหลีกเลี่ยงอันตรายที่เกิดจากการทำงานทันทีหลังจากเปิดเครื่อง
พารามิเตอร์มาโคร
· สามารถเลือกกลไกการยกที่สอดคล้องกันได้ตามค่าการตั้งค่ามาโครพารามิเตอร์การยก เช่น 0: กลไกการยก 1: กลไกการเคลื่อนที่
ระบบควบคุมเบรค
· เมื่ออินเวอร์เตอร์สตาร์ทและหยุด เบรกจะถูกควบคุมโดยการตรวจจับความถี่และกระแสไฟฟ้าเพื่อหลีกเลี่ยงการกลิ้ง จึงช่วยปรับปรุงประสิทธิภาพระบบ ความปลอดภัย และเสถียรภาพ
การสลับมอเตอร์หลายตัว
· รองรับชุดพารามิเตอร์มอเตอร์ 4 ชุดภายใน และสามารถขับเคลื่อนมอเตอร์ 4 ตัวที่แตกต่างกันได้โดยการสลับคำสั่ง

ความน่าเชื่อถือสูง
การออกแบบท่ออากาศอิสระที่เป็นนวัตกรรม
· เครื่องจักรทั้งหมดมีการออกแบบท่ออากาศอิสระ และส่วนประกอบที่ละเอียดอ่อนจะถูกแยกออกจากท่ออากาศ ซึ่งช่วยปรับปรุงความสามารถในการปรับตัวของผลิตภัณฑ์ให้เข้ากับสภาพแวดล้อมได้อย่างมาก
· ป้องกันฝุ่นละอองและสิ่งสกปรกเข้าไปในอินเวอร์เตอร์ได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงความเสียหายที่เกิดจากไฟฟ้าลัดวงจร ความเสียหายของส่วนประกอบ ฯลฯ
แนวคิดการออกแบบความร้อนและการวิเคราะห์การจำลองความร้อนแบบมืออาชีพ
· นำซอฟต์แวร์แพลตฟอร์มจำลองความร้อนที่มีประสิทธิภาพและแม่นยำมาใช้เพื่อให้แน่ใจถึงความน่าเชื่อถือทางความร้อนของเครื่องจักรทั้งหมด
· เทคโนโลยีและอุปกรณ์ทดสอบและยืนยันความร้อนขั้นสูงสามารถทดสอบผลลัพธ์ทางทฤษฎีของการออกแบบความร้อนได้อย่างมีประสิทธิภาพ
การทดสอบการเพิ่มขึ้นของอุณหภูมิทั้งเครื่องอย่างเข้มงวด
· ขั้นตอนการทดสอบการตรวจสอบโหลดเต็มและโหลดเกินที่เข้มงวด รวมถึงมาตรฐานการยอมรับการเพิ่มขึ้นของอุณหภูมิที่เข้มงวดสำหรับส่วนประกอบสำคัญ เพื่อตอบสนองการทำงานที่เชื่อถือได้ในระยะยาวภายใต้สภาวะโหลดที่รุนแรง
· ผลิตภัณฑ์ทั้งหมดจะต้องผ่านการอบให้มีอายุนานภายใต้อุณหภูมิสูงก่อนออกจากโรงงาน ซึ่งช่วยป้องกันการทำงานล้มเหลวแบบกระจายของอุปกรณ์สกัดกั้นได้อย่างมีประสิทธิภาพ และช่วยรับประกันคุณภาพของผลิตภัณฑ์ก่อนออกจากโรงงาน
กระบวนการพ่นสีกันสนิมแบบอัตโนมัติ
· การใช้กระบวนการพ่นสีป้องกันการพ่นสีแบบอัตโนมัติ ช่วยให้สามารถออกแบบกลยุทธ์การพ่นสีที่แตกต่างกันได้ตามแผงวงจรต่างๆ ช่วยให้มั่นใจได้อย่างมีประสิทธิภาพว่าการพ่นสีบนแผงวงจรและความสม่ำเสมอของชุดผลิตภัณฑ์

ความสามารถในการปรับตัวสูง
การออกแบบช่วงแรงดันไฟฟ้ากว้าง
· แรงดันไฟฟ้าที่กำหนด: สามเฟส 380V～480V
· ความถี่ไฟฟ้าขาเข้า: (50Hz/60Hz) ±5%
· ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต: -15%Vac～+10%Vac
การรบกวนจากภายนอกน้อย
· ตัวกรอง C3 ในตัวสามารถป้องกันฮาร์โมนิกความถี่สูงที่เกิดจากอินเวอร์เตอร์ระหว่างการทำงานได้อย่างมีประสิทธิภาพ ตอบสนองความต้องการของมาตรฐาน EN61800-3 ของสหภาพยุโรป
· การออกแบบ EMC ที่เรียบง่ายและเป็นมิตรต่อสิ่งแวดล้อมสามารถลดกระแสไฟรั่วลงดินได้อย่างมีประสิทธิภาพ
การออกแบบโครงสร้าง
· การออกแบบแบบหนังสือ ลดปริมาณลงประมาณ 40% เมื่อเทียบกับรุ่นดั้งเดิม
· สามารถติดตั้งเครื่องจักรทั้งเครื่องแบบเคียงข้างกันได้

ประสิทธิภาพการทำงานที่ยอดเยี่ยม
เทคโนโลยีขับเคลื่อนมอเตอร์ที่ครอบคลุม
· รองรับการควบคุมการขับเคลื่อนของมอเตอร์แบบอะซิงโครนัสสามเฟสและมอเตอร์แบบซิงโครนัสแม่เหล็กถาวร
· รองรับการควบคุม V/F, เวกเตอร์แบบวงเปิด, การควบคุมเวกเตอร์แบบวงปิด
·รองรับการควบคุมโหมดความเร็วและแรงบิด
· รองรับฟังก์ชั่นการติดตามความเร็ว กระแสไฟกระทบที่เล็กกว่า
ฟังก์ชั่นการเรียนรู้มอเตอร์ด้วยตนเองที่แม่นยำ
· สามารถเรียนรู้พารามิเตอร์ของมอเตอร์ด้วยตนเองได้อย่างแม่นยำ อำนวยความสะดวกในการใช้งานและแก้ไขข้อบกพร่อง และปรับปรุงความแม่นยำของการควบคุมและความเร็วในการตอบสนอง
· ฟังก์ชันการเรียนรู้ด้วยตนเองที่ครอบคลุมและสมบูรณ์ รวมถึงฟังก์ชันการเรียนรู้ด้วยตนเองของมอเตอร์ที่หลากหลาย (ไดนามิก สถิต สถิต + ไดนามิก)
การเรียนรู้ด้วยตนเองแบบไดนามิก: การเรียนรู้ด้วยตนเองของโหลดจะต้องตัดการเชื่อมต่อ เหมาะสำหรับโอกาสที่มีความต้องการความแม่นยำในการควบคุมสูง
การเรียนรู้ด้วยตนเองแบบคงที่: เหมาะสำหรับสถานการณ์ที่ไม่สามารถแยกมอเตอร์ออกจากโหลดได้เพื่อหลีกเลี่ยงการเรียนรู้ด้วยตนเองแบบไดนามิกหลังจากติดตั้งอุปกรณ์แล้ว
โหมดควบคุมมอเตอร์ที่ครอบคลุม
· โหมดควบคุม V/F
· โหมดควบคุมเวกเตอร์วงจรเปิด (OLVC)
· โหมดควบคุมเวกเตอร์วงปิด (CLVC)
แรงบิดเริ่มต้นขนาดใหญ่
· เวกเตอร์วงเปิด (OLVC): 0.5Hz/150%
· เวกเตอร์วงปิด (CLVC): 0Hz/200%
ความสามารถในการรับน้ำหนักเกินสูง
· ความสามารถในการรับน้ำหนักเกิน: กระแสไฟที่กำหนด 150% สำหรับ 60 วินาที, กระแสไฟที่กำหนด 180% สำหรับ 10 วินาที

การออกแบบที่สะดวกสบาย
แป้นพิมพ์ใช้งาน
· เครื่องมาตรฐานขนาด 110 กิโลวัตต์และต่ำกว่าจะจัดส่งพร้อมแป้นพิมพ์ LED ในตัวและไม่รองรับการเดินสายภายนอก เครื่องมาตรฐานขนาด 132 กิโลวัตต์และสูงกว่าจะจัดส่งพร้อมแป้นพิมพ์ LED ในตัวที่รองรับการเดินสายภายนอก
· อินพุตแป้นพิมพ์ภายนอกขนาด 110 กิโลวัตต์ขึ้นไปสามารถติดตั้งแป้นพิมพ์ LED อิสระได้
· แป้นพิมพ์การทำงานมีฟังก์ชันต่างๆ เช่น การแก้ไขพารามิเตอร์ การตรวจสอบสถานะการทำงาน การควบคุมการเริ่มและหยุด และการคัดลอกพารามิเตอร์
ฟังก์ชั่นเสริมต่างๆ
· การ์ดสื่อสารขยายเสริมรองรับ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP และการสื่อสารบัสอื่น ๆ (ช่องเสียบการ์ดขยาย SLOT1)
· รองรับการ์ดอินเทอร์เฟซแผ่นรหัสต่างๆ (ช่องเสียบการ์ดขยาย SLOT2)
· รองรับการ์ดขยายเทอร์มินัล I/O แบบเสริม (ช่องเสียบการ์ดขยาย SLOT1 โปรดดูรายละเอียดในคำอธิบายเทอร์มินัล "อุปกรณ์เสริมเสริม")
หมายเหตุ: การ์ดขยายเทอร์มินัล I/O เสริมและการ์ดขยายการสื่อสารอยู่ในสล็อตการ์ดขยายเดียวกัน และไม่สามารถติดตั้งและใช้งานในเวลาเดียวกันได้
รองรับฟังก์ชั่นการใช้งานต่างๆ
· เมื่อตัวแปลงความถี่เริ่มทำงานและหยุดทำงาน เบรกยึดมอเตอร์ก็จะสามารถควบคุมได้
· ฟังก์ชั่นควบคุมความเร็วหลายระดับ โดยสามารถทำงานได้ 16 ระดับผ่านเทอร์มินัลควบคุม
· ฟังก์ชันเซอร์โวศูนย์ มอเตอร์สามารถล็อกตำแหน่งความเร็วศูนย์ได้ในโหมด CLVC
· ความลึกของ PWM แบบสุ่มสามารถปรับปรุงเสียงรบกวนที่รุนแรงของมอเตอร์ได้
· โหมดการทำงานซ้ำซ้อนของตัวเข้ารหัส ซึ่งสามารถสลับไปยังการทำงานของ OLVC โดยอัตโนมัติเมื่อตัวเข้ารหัสล้มเหลว
ซอฟต์แวร์ดีบักพื้นหลังอย่างรวดเร็ว
· การตรวจสอบ การแก้ไขพารามิเตอร์ และฟังก์ชันอื่นๆ ช่วยให้การดีบักและการบำรุงรักษาสะดวกยิ่งขึ้น
· รองรับการบันทึกเหตุการณ์และบันทึกความผิดพลาด ทำให้มองไม่เห็นความผิดพลาด
ฟังก์ชันการเบรกที่เชื่อถือได้
· พร้อมฟังก์ชั่นเบรค DC
· ซีรีส์ทั้งหมดมาพร้อมกับชุดเบรกในตัว
· การเพิ่มตัวต้านทานการเบรกสามารถทำให้การเบรกมีประสิทธิภาพดีขึ้น ขณะเดียวกันก็ประหยัดพื้นที่ติดตั้งไฟฟ้าและค่าใช้จ่ายด้านไฟฟ้าของผู้ใช้

ข้อมูลทางเทคนิค
