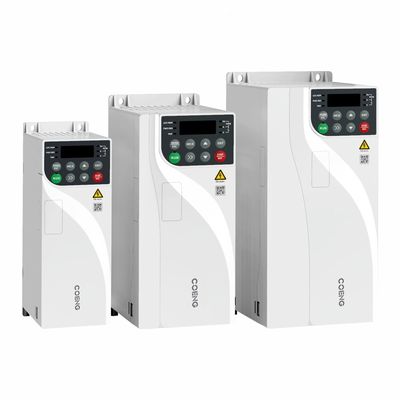

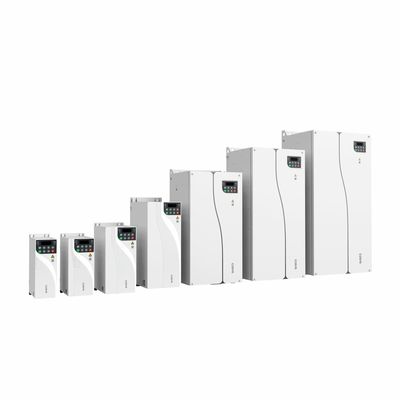

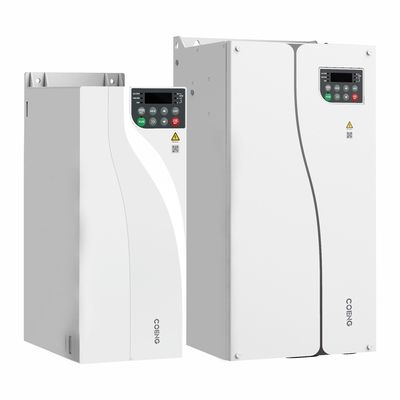

VFD Vector Frequency Inverter เครื่องแปลงความถี่แปรสําหรับควบคุมการขับเคลื่อนมอเตอร์แบบไม่สมอง

ข้อมูลเทคนิค

โครงการ

รายละเอียดและข้อมูลเทคนิค

การเข้าพลังงาน
output

ความดันการเข้า

ความดันการเข้า: 380V (-15%) ถึง 480V (+10%) ขั้นตอน: สามระยะ

ความถี่ของพลังงานเข้า

50Hz/60Hz ± 5%

ความไม่สมดุลของแรงดันเข้า

≤ 3%

ความดันการออก

ความดัน OV-Input

ความถี่การออก

0 ~ 600Hz

ประเภทเครื่องยนต์

เครื่องยนต์แบบไม่สมอง

ผลการควบคุมหลัก

ระบบควบคุม

V/F, OLVC ((การควบคุมเวกเตอร์ลุปเปิด) CLVC ((การควบคุมเวกเตอร์ลุปปิด)

ระยะความเร็ว

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

ทอร์คการเริ่มต้น

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

ความแม่นยําของทอร์ค

≤ ± 5% ในโหมดควบคุมเวกเตอร์

คันแรงคลื่น

≤ ± 5% ในโหมดควบคุมเวกเตอร์

ความมั่นคงของความเร็ว

OLVC, 0.2%; CLVC: 0.1%

ความตอบสนองของทอร์ค

≤5ms, ในโหมดการควบคุมเวกเตอร์

เวลาเร่ง/เบา

0.0s~3200.0s; 0.0min~3200.0min

การเพิ่มแรงหมุน

00.0% ~ 30.0%

ความจุเกิน

แบบ G: 150% 1 นาที/5 นาที; 180% 10s/5 นาที; แบบ P: 110% 1 นาที/5 นาที; 150% 10s/5 นาที

คอร์ฟ V/F

ประเภทเส้นตรง, ประเภทหลายจุด, ระบบแยกครึ่ง V/F, ระบบแยกครบ V/F

ความละเอียดของความถี่ input

การตั้งค่าดิจิทัล: 0.01Hz การตั้งค่าอานาล็อก: 0.01Hz

กุ้งเร่ง/เบา

เส้นตรงและเส้นโค้ง S

ฟังก์ชันหลัก

PLC ง่าย การควบคุมหลายความเร็ว

16 ช่วงความเร็วที่สนับสนุนผ่านปลายการควบคุม

การควบคุมความกระชับกําลังอัตโนมัติ (AVR)

อัตโนมัติรักษาความแรงดันออกแบบคงที่เมื่อความแรงดันเครือข่ายแตกต่างกันภายในช่วงที่แน่นอน

การควบคุมความยาวคง

การควบคุมความยาวคง

PID ที่ติดตั้ง

รูปแบบง่ายเป็นระบบควบคุมวงจรปิด

เครื่องสลับหลายมอเตอร์

การเปลี่ยนระหว่างสองกลุ่มของพารามิเตอร์ของมอเตอร์เพื่อควบคุมสองมอเตอร์

การ I/O แบบเวอร์ชั่ล

8 กลุ่มของ DI / DO virtual ทําให้การควบคุมทางตรรกะง่าย

ระบบควบคุมความดันเกิน/ความดันเกิน

การจํากัดกระแสไฟฟ้าและแรงดันอัตโนมัติระหว่างการทํางานป้องกันอินเวอร์เตอร์จากการกระแทกเนื่องจากกระแสไฟฟ้าเกินความถี่หรือแรงดันเกินความถี่

เปิดใหม่หลังขาดไฟฟ้า

หลังจากความล้มเหลวของพลังงานและการฟื้นฟู, อินเวอร์เตอร์รอเวลาที่กําหนดไว้ก่อนที่จะทํางานโดยอัตโนมัติ

การจํากัดกระแสไฟฟ้าเร็ว

หลีกเลี่ยงความผิดพลาดในอินเวอร์เตอร์บ่อย ๆ

วิธีการกําหนดความถี่

คีย์พาน; ทอร์มิเนล UP/DOWN; มัลติเบอร์เฟอร์; พลัสเบอร์เฟอร์; การสื่อสาร

พลังงานเข้า/ออก

เครื่องปลายทางเข้าแบบแอนาล็อก

AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA

เครื่องปลายทางเข้าดิจิตอล

DI1-DI5, 5 ปลายทางเข้าดิจิตอลที่สามารถวางโปรแกรมได้ พร้อมกับ opto-isolation ซึ่งเข้ากันได้กับทั้ง
หน่วยงานการดําน้ํา/การจัดหา
DI5 รองรับการเข้าอัมพวาสความเร็วสูง ด้วยความถี่การเข้าสูงสุด 100kHz

เทอร์มิเนลออกแบบดิจิตอล

การออกแบบแบบเปิดตัว; ระยะความแรงออกแบบ: 0V ~ 24V; ความจุของกระแส: 50mA
DO1 รองรับการออกอัดความเร็วสูงด้วยความถี่การออกสูงสุด 100kHz

เครื่องปลายทางออกแบบแอนาล็อก

1 ช่อง 0V ~ 10V/0(4) mA ~ 20mA

การออกของเรเล่

การติดต่อแบบ C 1 ช่อง NO+NC

การสื่อสาร

ระเบียบสื่อสาร

Modbus RTU (การตั้งค่ามาตรฐาน); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (การตั้งค่าตามต้องการ)

สภาพแวดล้อม
ความต้องการ

ความสูง

≤ 1000m: ไม่จําเป็นต้องลดระดับ
1000 ~ 3000m: ลดอัตรา 1% ต่อ 100m เพิ่มขึ้น

อุณหภูมิบริเวณ

-25°C+40°C (การทํางานที่มีการลดความร้อนที่อนุญาตระหว่าง 40 ~ 55)

ความชื้น

15% ~ 95% ไม่มีการปั่น

การสั่นสะเทือน

3M3, IEC60721-3-3

อุณหภูมิการเก็บรักษา

-40°C~+70°C

สถานที่ติดตั้ง

ภายใน, โดยไม่มีแสงแดดตรง, ปราศจากก๊าซที่เผาไหม้, ก๊าซที่ทําลาย, น้ํายาและสารนํา
ค้อนอนุภาค

อุปกรณ์เสริมทางเลือก

การ์ด Encoder การ์ดขยายสื่อสาร การ์ดขยาย IO

การป้องกัน

การป้องกันต่อการตัดสายสั้น, ความแรงเกิน, ความอ้วน, ความแรงเกิน, ความอ้วนต่ํา, การสูญเสียระยะ
อุณหภูมิสูงเกินไป ความผิดพลาดภายนอก เป็นต้น

วิธีการติดตั้ง

ติดตั้งในตู้

ระดับการป้องกัน

IP20

วิธีการเย็น

ระบบเย็นอากาศ
