การขับเคลื่อนความถี่ที่เปลี่ยนแปลงด้วยการเย็นด้วยอากาศที่บังคับให้มีการลดความเร็วและยกแรงหมุนแบบไดนัมิก
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | COENG |
| ได้รับการรับรอง | EC |
| หมายเลขรุ่น | HV500 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| รายละเอียดการบรรจุ | กล่องไม้อัดกรณี |
| เวลาการส่งมอบ | 10-30วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, T/T, Western Union |
| สามารถในการผลิต | 20,000 ชุด / ปี |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เกรดการป้องกัน | IP20 | วิธีระบายความร้อน | อากาศเย็นบังคับ |
|---|---|---|---|
| ประสิทธิภาพ | 5.5kW~22kW: ≥93%; มากกว่า 30kW: ≥95% | แรงดันไฟฟ้าขาเข้า | 200V (-15%) ~240V (+10%) 3เฟส , 380V (-15%) ~480V (+10%) 3เฟส, 500V (-15%) ~690V (+10%) 3เฟส |
| ความถี่อินพุต | 50เฮิรตซ์/60เฮิรตซ์±5% | ความดันออก | 0V~ไฟฟ้าเข้า |
| ความถี่การออก | 0Hz~500Hz | ||
| เน้น | การเย็นอากาศ variable Frequency Drive,variable Frequency Drive สําหรับการยกทอร์ค |
||
รายละเอียดสินค้า

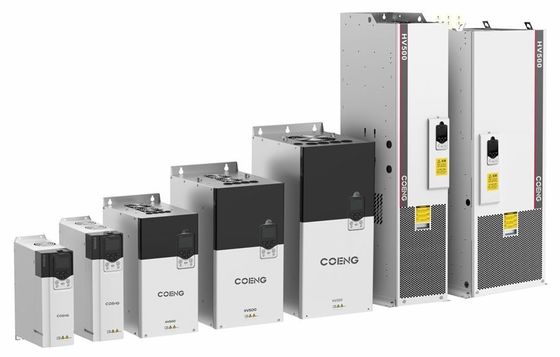

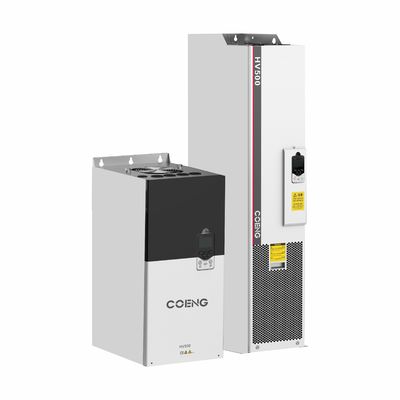

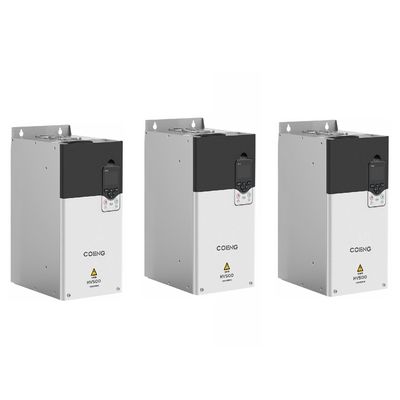

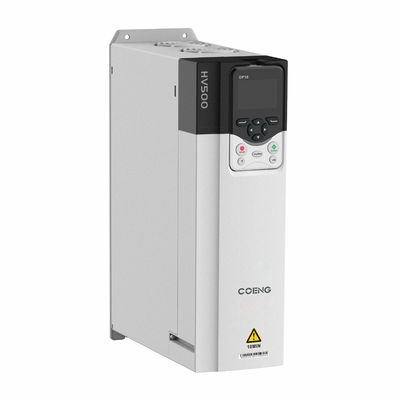

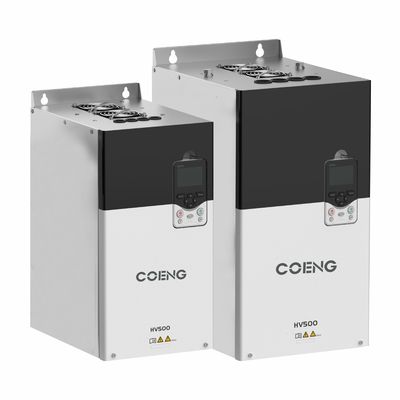

HV500 ความสามารถสูง VFD แปรปรวนความถี่ Drive Converter Vector Control Frequency Inverter
คําอธิบายสินค้า
จากผลงานการควบคุมที่เหนือกว่าของ VFD วิศวกรรม HD2000 HV500 เป็น VFD ที่มีความสามารถสูงที่มีแนวคิดสินค้าของง่ายในการใช้งาน และทนทาน สําหรับอุตสาหกรรมขนาดกลางและสูง และการใช้งานเครื่องขับขี่เดียว.
HV500 ใช้อย่างแพร่หลายในอุตสาหกรรมโลหะ, อุปกรณ์ยก, การผลิตกระดาษ, สารเคมี, การทําเหมืองแร่, เนื้อผ้า, พลังงานบนshore และอุตสาหกรรมเก็บพลังงาน
สินค้าลักษณะ
ลักษณะของ HV500 VFDs
ความทนทาน
· ตอบสนองความสั่นสะเทือนทางกล 3M3 ระหว่างการทํางานของภาระและเพิ่มความทนทานของผลิตภัณฑ์ในสถานการณ์ความสั่นสะเทือนที่ยากลําบาก เช่นรถยนต์, โลหะ, ฯลฯ
· การออกแบบท่ออากาศอิสระ แยกจากองค์ประกอบที่มีความรู้สึก และปรับปรุงความสามารถในการปรับตัวต่อสภาพแวดล้อมที่รุนแรง
· รูปแบบอุณหภูมิการเชื่อมโยงแบบไดนามิกที่สร้างขึ้น สายสั้นพิเศษและเทคโนโลยีการป้องกันอื่น ๆ เพิ่มความปลอดภัยของผลิตภัณฑ์
· 3 ป้องกันสีและฉีดอัตโนมัติ, กระดานเดียวและเครื่องจักรสมบูรณ์แบบคือการวัดอัตโนมัติ 100% การทดสอบการแก่ตัว, การคุ้มครองคุณภาพสินค้าอย่างครบวงจร
ลักษณะของ HV500 VFD
ความหลากหลาย
· CE, cULus, STO มาตรฐานการรับรองสากล
· รองรับ Open Loop V/F, Open loop vector control (OLVC) การควบคุมเวกเตอร์ลุปปิด (CLVC)
· การสนับสนุนในฐานะเครื่องยนต์ยนต์ยนต์ถาวร เครื่องยนต์ยนต์ยนต์ยนต์ไฟฟ้า
· ระดับความแรงกดไฟเข้าที่กว้างขวาง สนับสนุน 220V (200 ~ 240V), 380V (380 ~ 480V) และ 690V (500 ~ 690V)
· รองรับ Profibus, CANopen, Ethercat, Profinet IO และ Modbus
ความเป็นไปได้
· รองรับพลังงานการเข้าแบบ 24V DC ภายนอก การแก้ไขความผิดพลาดและการใช้งานที่ปลอดภัยและรวดเร็ว
· หน่วยเบรคที่ติดตั้งเพื่อการเชื่อมต่อสายไฟง่ายและประหยัดพื้นที่ในการติดตั้ง
· การออกแบบแบบ "หนังสือ" การติดตั้งติดต่อกันอย่างต่อเนื่อง ประหยัดพื้นที่ติดตั้ง
แผนจอ LCD, รองรับ APP และโปรแกรม hopeInsight, การเชื่อมต่อและการติดตามแบบสมาร์ท, การใช้งานและการแก้ไขปัญหาออนไลน์
การควบคุมที่ดีเยี่ยม
การ ปกครอง ของ ผู้นํา และ ทาส
ฟังก์ชันการควบคุม master-slave ถูกออกแบบเป็นหลักสําหรับการใช้งานหลายเครื่อง และมันสนับสนุนการเชื่อมต่อที่แข็งและยืดหยุ่นของตัวขับเคลื่อนเจ้าของควบคุมความเร็ว และทาสควบคุมทอร์ค. ในการเชื่อมต่อแบบยืดหยุ่น เจ้าของและทาสทั้งสองสามารถควบคุมความเร็ว ในโหมดการควบคุมเจ้าของ-ทาสสัญญาณควบคุมภายนอกเชื่อมต่อกับเจ้าของเท่านั้นที่ควบคุม
slave ผ่านสายการสื่อสารลําดับ
การตอบสนองของทอร์ค
เทคนิค
· เพิ่มทอร์คภายใต้โหมดการควบคุมทอร์ค, เวลาตอบสนองปัจจุบัน 2ms
รองรับได้
· กระแสกระตุ้นและกระแสทอร์คถูกแยกออกอย่างสูง ความจุภาระสูง ระดับการควบคุมความเร็วที่กว้างขวาง การตอบสนองแบบไดนามิกที่ดี
จุดเทคนิคสําคัญสําหรับการสังเกตโซ่แม่เหล็กและการประเมินความเร็ว
· โดยใช้เครื่องสังเกตโซ่แม่เหล็กวงจรปิดแบบเต็มลําดับความเร็วของมอเตอร์และความต้านทานของสแตเตอร์ถูกระบุโดยปรับตัวตามความผิดพลาดประมาณของกระแสของสแตเตอร์และการประมาณของโซ่แม่เหล็กของโรเตอร์
· การสังเกตโซ่แม่เหล็กที่แม่นยําและรุ่นการประเมินความเร็ว, รับประกัน 0.5HZ 150% ทอร์คการเริ่มต้นสูงในโหมดการควบคุม OLVC,
โปรแกรมแก้ไขความผิดพลาดรวดเร็ว
VFDs เชื่อมต่อกับ PC ผ่านไฟเบอร์ออปติก. โปรแกรมมีจํานวนมากของฟังก์ชันการปรับปรุงมืออาชีพ, เช่น การตั้งค่าปารามิเตอร์ชุด, ดาวน์โหลดข้อมูลความผิดพลาดและการวิเคราะห์รูปคลื่น,ออสซิลโซคอปความเร็วสูง และฟังก์ชันการแก้ไขจํานวนมากโปรแกรม
รองรับการสื่อสารแบบลําดับหรือ Ethernet ดังนั้นโปรแกรมสามารถบํารุงรักษาตัวแปลงด้วยการสื่อสารแบบลําดับแต่ยังผ่านห้องควบคุมกลางผ่านการบํารุงรักษา Ethernet ของตัวแปลงโครงการนี้มีลักษณะดังนี้
แผนการทํางาน
HIC200-OP-10-W เป็นแผ่นผู้ใช้งานที่ฉลาดที่พัฒนาอย่างเป็นอิสระสําหรับผลิตภัณฑ์การส่งที่มีประสิทธิภาพสูง
และใช้งานง่าย และตามการปรับแต่งต่าง ๆ ของแผ่น มันแบ่งออกเป็นสองประเภท คือฟังก์ชัน Wi-Fi และไม่มีฟังก์ชัน Wi-Fi
ซึ่งสามารถนําไปใช้ได้อย่างสะดวกต่อระบบ VFDs ที่มีประสิทธิภาพสูง มีเครื่องส่งเดียว สามารถติดตามและปรับระบบได้
อุปกรณ์เสริม
| ไม่จําเป็น | โมดูล | หน้าที่ |
| ฐานคีย์บอร์ด | HVKMB | ขึ้นอยู่กับสถานการณ์ฐานสามารถติดตั้งในตําแหน่งที่กําหนดและการขับเคลื่อน สามารถทํางานโดยใช้คีย์บอร์ด |
| เครื่องปรับสื่อสาร | HVCOM-USB | ไดรฟ์สามารถบรรลุการสื่อสารความเร็วสูงกับคอมพิวเตอร์ผ่านทางเลือกนี้ |
| การ์ดขยาย Profibus-DP | HVCOM-DP | มันสําหรับการสื่อสารบัส Profibus-DP มันสามารถตอบสนองการติดตามและวินิจฉัยของ inverters |
| รหัสเพิ่ม ABZ ดิสก์การ์ดขยาย |
HVPG-ABZ | การ์ดขยายไพ่รหัส ไพ่รหัสเพิ่มเติมสําหรับผลิตสัญญาณ ABZ การควบคุมที่สามารถวางโปรแกรมพลังงาน ผลิตแบบเดียว / สองขั้วที่เข้ากันได้ของไพ่รหัส |
| CAN เปิดการ์ดขยาย | HVCOM-CAN | มันสําหรับ CANopen bus communication, มันสามารถตอบสนองการติดตามและวินเตอร์ |
| โลตติจ์สามเฟส โมดูลการตรวจจับ |
HVVMU | การตรวจพบของความดันสามเฟส, มันสามารถนําไปใช้กับยนต์สมองแม่เหล็กถาวร เครือข่ายเริ่มต้นอ่อน, การติดตามความเร็วและฟังก์ชันอื่น ๆ |
รายละเอียดเทคนิค
| รายละเอียดเทคนิค | ||
| การเข้า/การออก พลัง |
input Uin | 200V (-15%) ~ 240V (+ 10%) 3Phase, 380V (-15%) ~ 480V (+ 10%) 3Phase 500V (-15%) ~690V (+10%) 3Phase |
| ความถี่การเข้า | 50Hz/60Hz ± 5% | |
| อัตราความไม่สมดุลของ Uin | ≤ 3% | |
| Output Uout การออก | 0V~Input Uin | |
| ความถี่การออก | 0Hz ~ 500Hz | |
| การควบคุม ผลงาน |
ประเภทเครื่องยนต์ | อิสินโครน / สินโครน |
| วิธีควบคุม | V/F, OLVC (Open-Loop Vector Control) CLVC (Close-Loop Vector Control) การควบคุมเวกเตอร์แบบเปิดวงจร | |
| ระยะความเร็ว | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| เริ่ม Torque | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| ความแม่นยําของทอร์ค | ≤ 5% การควบคุมเวกเตอร์ | |
| ปริมาตรการผลักดันทอร์ค | ≤ 5% การควบคุมเวกเตอร์ | |
| ความแม่นยําในการควบคุมความเร็ว | OLVC 0.2%, CLVC 0.01% | |
| การตอบสนองของทอร์ค | < 5ms การควบคุมเวกเตอร์ | |
| การลดความเร็วแบบไดนามิก | OLVC < 0.5%*s, CLVC < 0.3%*s | |
| เวลาเร่งและช้า | 0.0s~3200.0s, 0.0min~3200.0min | |
| การยกทอร์ค | 00.0% ~ 30.0% | |
| อัตราการอุดหนุน | การใช้ภาระหนัก 150% 1 นาที/5 นาที, การใช้ภาระเบา 110% 1 นาที/5 นาที | |
| คอร์ฟ V/F | หลายช่องทาง: ลิเนียร์ V / F กุ้ง, 5 ประเภทการลดทอมลักษณะโค้งโหมด (2.0 พลังงาน, 1.8 พลังงาน, 1.6 พลังงาน, 1.4 พลังงาน, 1.2 พลังงาน), กุ้ง VF ที่กําหนดโดยผู้ใช้ | |
| ความแม่นยําของความถี่ input | ดิจิตอล 0.01Hz, อานาล็อก 0.01Hz | |
| การควบคุม ผลงาน |
คอร์ฟเร่งและเบาลง | สายตรง, S Curve |
| การทํางานหลายขั้นตอนความเร็ว | 16 ความเร็ว ขั้นตอน การทํางานผ่านปลายการควบคุม | |
| การปรับระดับแรงดันอัตโนมัติ (AVR) |
การรักษาความดันออกแบบคงที่โดยอัตโนมัติเมื่อความดันของเครือข่ายเปลี่ยนแปลงภายในช่วงที่กําหนด | |
| ความยาวคง | การควบคุมความยาวที่ตั้งและคง | |
| PID ในระบบ | มันสามารถสร้างระบบควบคุมวงจรปิดได้ง่าย | |
| ฟังก์ชันการเสริม | บล็อกฟังก์ชันฟรี | |
| การเข้า/การออก พลัง |
กําหนดความถี่ | คีย์โบเอด ทอร์มิเนลขึ้น / ลง การทํางานหลายความเร็ว-ขั้นตอน ทอร์มิเนล |
| เทอร์มิเนลการเข้าแบบแอนาล็อก | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| เทอร์มินัลการใส่ข้อมูลดิจิตอล | DI1-DI6, 6 ปลายทางเข้าดิจิตอลที่สามารถเขียนโปรแกรมได้, ติดต่อกันด้วย optocoupler, รองรับการเข้าระบายน้ํา/แหล่ง | |
| เครื่องปลายทางเข้า/ออกดิจิตอล | DIO1: การออกแรงดันเร็ว, การเข้า/การออกปกติ; DIO2: การเข้าแรงดันเร็ว, การเข้า/การออกปกติ | |
| Anolog Output Terminals เครื่องปลายทางออก | 2 สาย 0V~10V/0 (4) mA~20mA | |
| การออกของเรเล่ | 2Strings ประเภทติดต่อ FormC | |
| การตรวจจับอุณหภูมิของเครื่องยนต์ | การสนับสนุน PT100/PT1000/KTY84 | |
| อินเตอร์เฟซ STO | SIL3/PLe ปฏิบัติการปิดหมุนที่ปลอดภัย | |
| com | โปรต็อกอล | Modbus RTU (มาตรฐาน), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| สิ่งแวดล้อม | ความสูง | โดยไม่ต้องลดความสูง ภายในความสูง 2000m; 2000m~4000m, ทุก 100m ยก, ลดความสูง 1% (ปัจจุบัน) |
| อุณหภูมิการทํางาน | -25°C~+40°C (40°C~55°C การระบายความร้อน) | |
| ความชื้น | 15%~95%, โดยไม่มีการปรับความหนา | |
| การสั่นสะเทือน | 3M3, IEC60721-3-3 | |
| อุณหภูมิในการเก็บ | -40°C~+70°C | |
| สถานที่ปฏิบัติการ | ภายในห้อง ไม่มีแสงแดดตรง ไม่มีก๊าซที่เผาไหม้และเป็นสารสกัดเหลวและอนุภาคที่นําไฟ | |
| อุปกรณ์เสริม | การ์ดรหัส การ์ดขยายการสื่อสาร การ์ดตรวจจับความแรงดัน | |
| ฟังก์ชันป้องกัน | สายลัดสั้น, ความแรงเกิน, ความอ้วน, ความแรงเกิน, ความแรงต่ํา, การสูญเสียระยะ, ความร้อนเกิน, ความผิดพลาดภายนอก, ฯลฯ | |
| ประสิทธิภาพ | 5.5kW ~ 22kW: ≥ 93% มากกว่า 30kW: ≥ 95% | |
| วิธีการติดตั้ง | กองเสื้อ | |
| ระดับการคุ้มครอง | IP20 | |
| การเย็น | การเย็นด้วยอากาศแบบบังคับ | |
