เครื่องขับคลื่นความถี่แปร 3300V 1900V,10kV 6600V 10kV vfd อินเวอร์เตอร์
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | COENG |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | HD8000-3306 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| รายละเอียดการบรรจุ | กล่องไม้ |
| เวลาการส่งมอบ | 10-30วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, T/T, Western Union |
| สามารถในการผลิต | 20,000 ชุด / ปี |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ลักษณะทางกล | ระบบขับเคลื่อนแกนเดี่ยว/หลายแกน สองควอแดรนท์/สี่ควอแดรนท์ | แรงดันไฟฟ้าที่กำหนดด้านมอเตอร์ | 3: 3300V 6: 6600V ก: 10kV |
|---|---|---|---|
| พลัง | 10: 10 เมกะวัตต์ | วิธีการแก้ไข | P: PWM D: ไดโอดแก้ไขพื้นฐาน |
| วิธีการแก้ไขบัสทั่วไป | ช่องว่าง: การแก้ไขแบบเดี่ยว 2: การแก้ไขแบบคู่ | วิธีอินเวอร์เตอร์บัสทั่วไป | ช่องว่าง: เดี่ยว D: อินเวอร์เตอร์คู่ T: อินเวอร์เตอร์สามตัว |
| เน้น | เครื่องขับเคลื่อนความถี่แปร 1900V,อินเวอร์เตอร์ vfd 10kV,3300V เครื่องขับเคลื่อนความถี่แปร |
||
รายละเอียดสินค้า

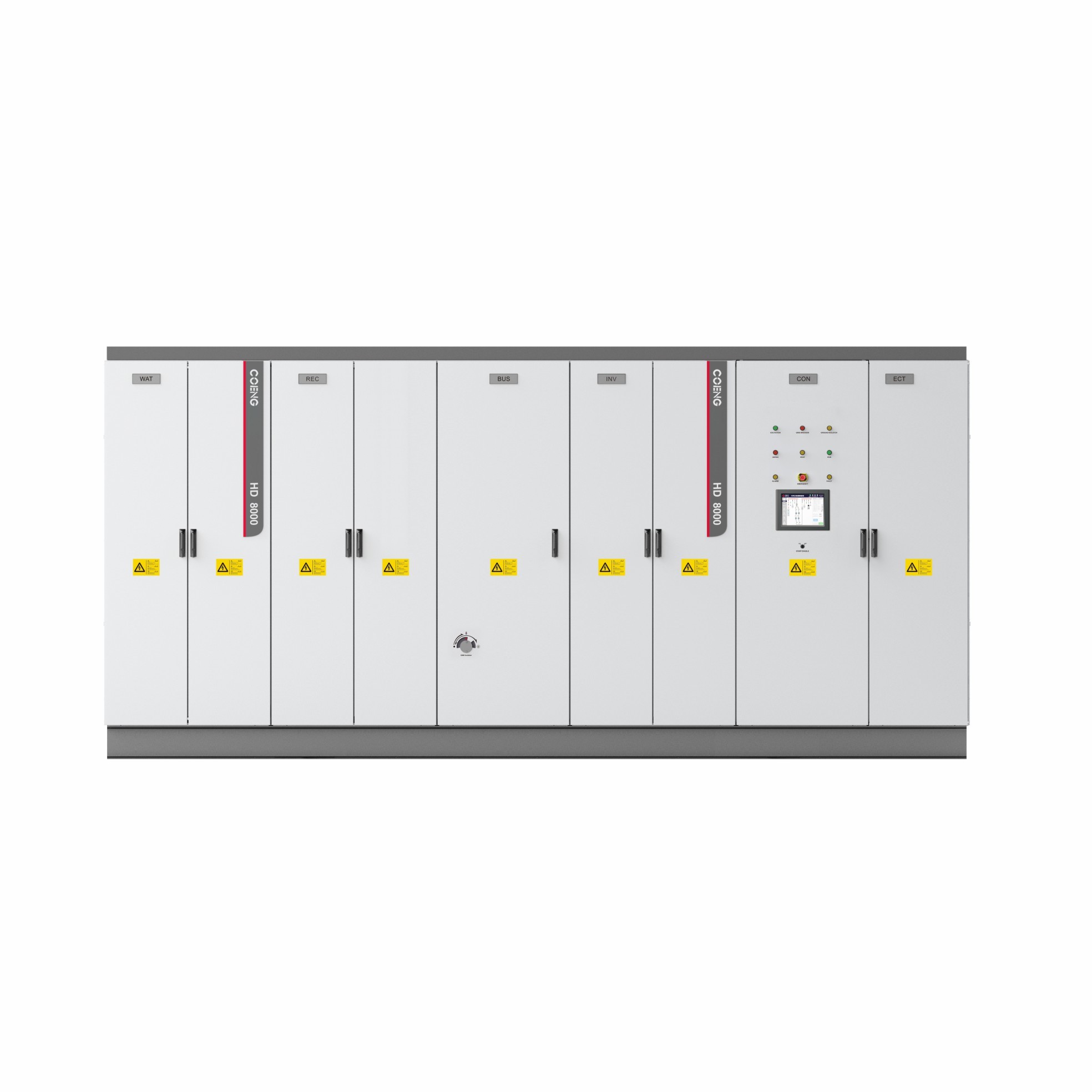

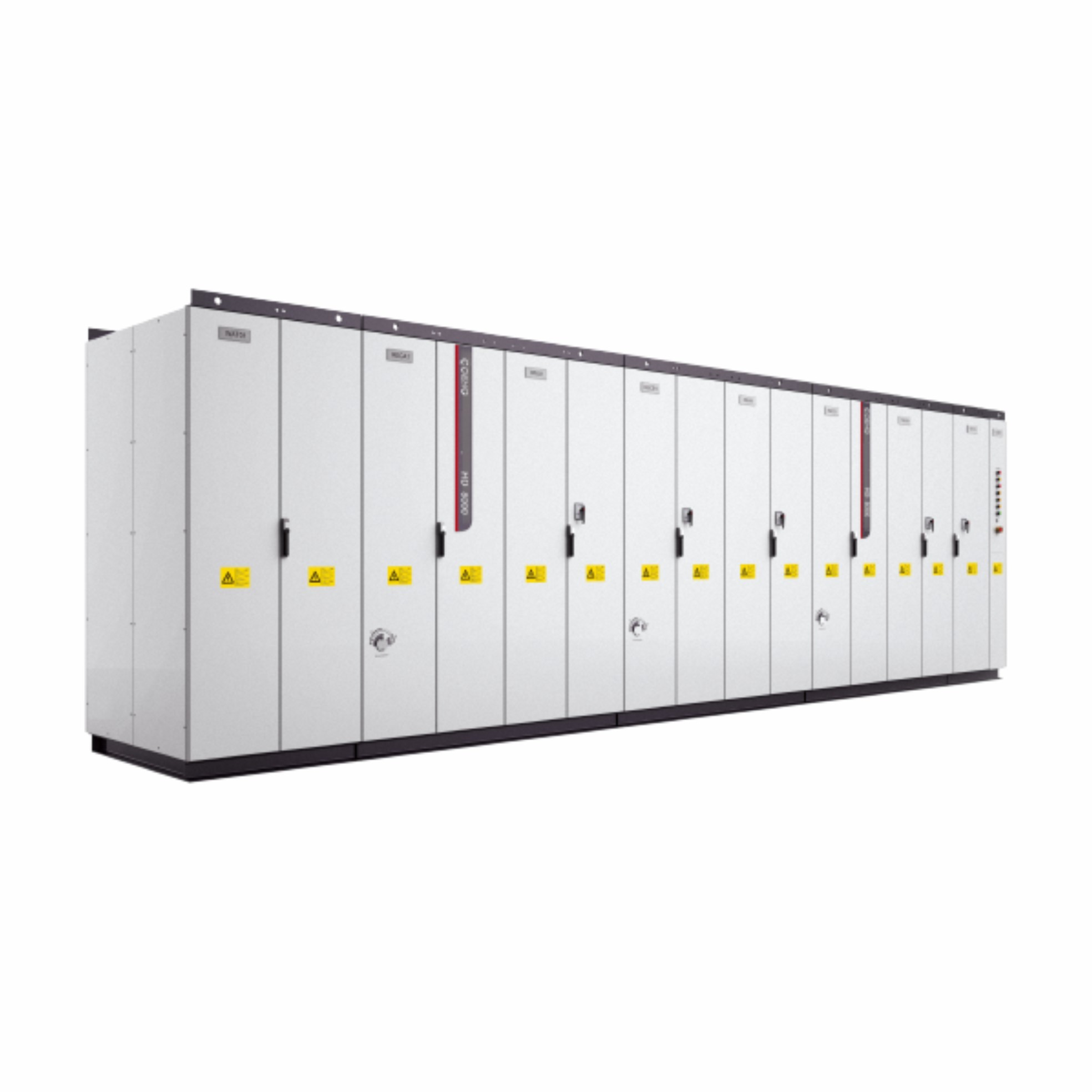

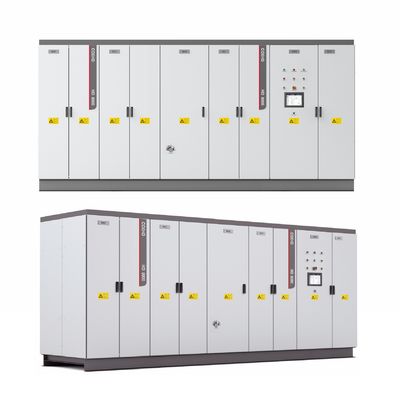

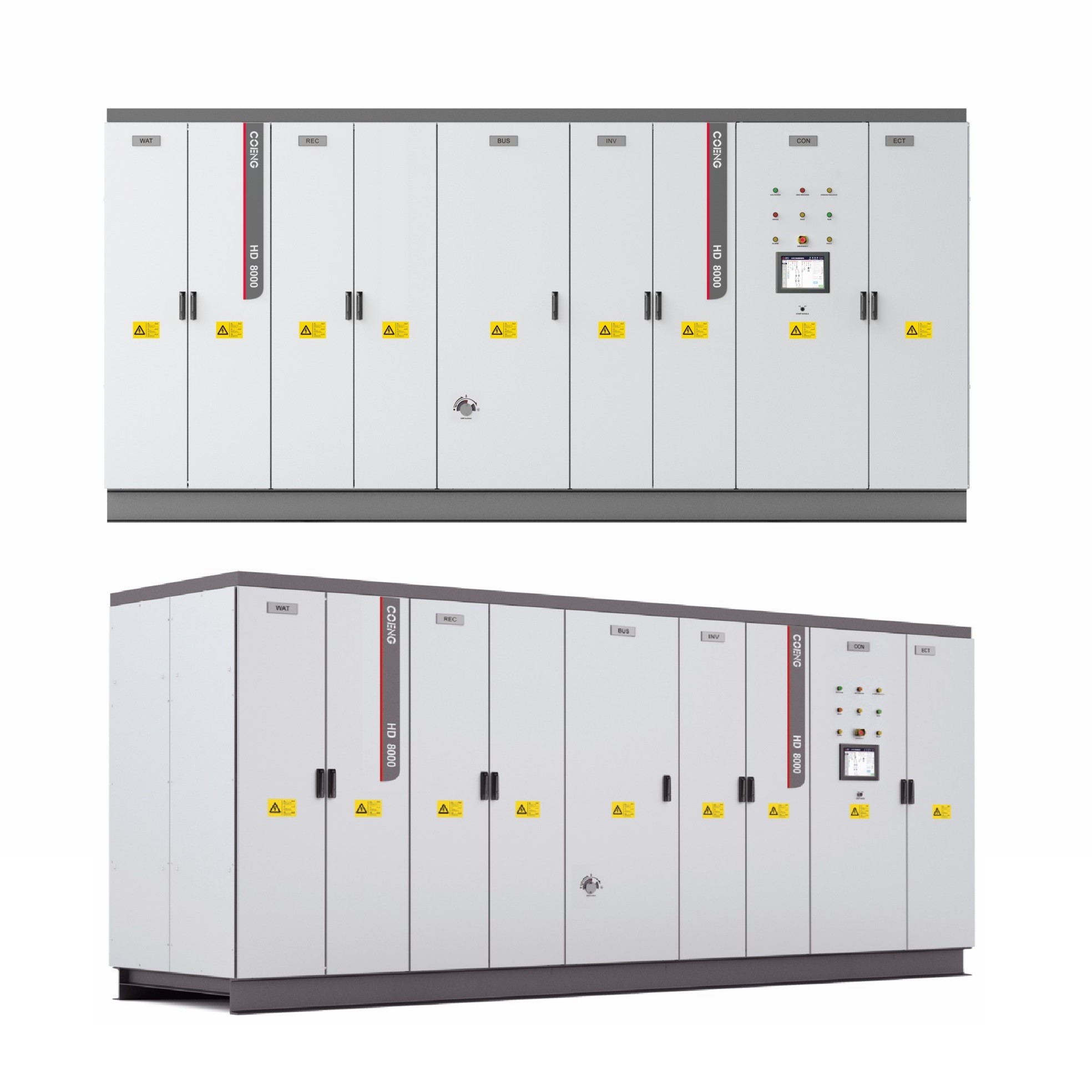

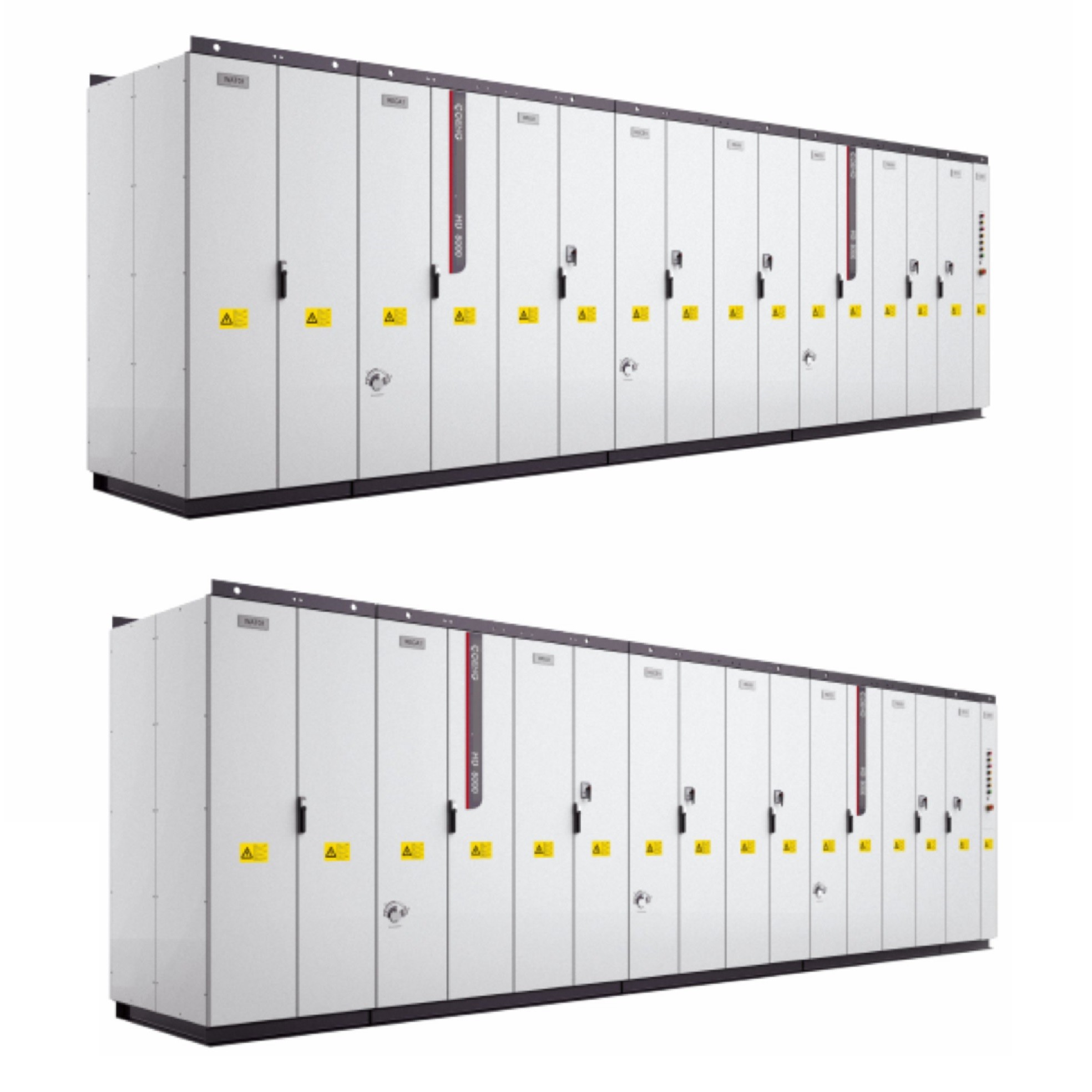

HD8000 ระบบ VFD กำลังสูง ตัวแปลงความถี่ตัวแปร
การประยุกต์ใช้ผลิตภัณฑ์
- ลักษณะเฉพาะ:ไดรฟ์แกนเดี่ยว/หลายแกน, การป้องกัน IP54, สองควอแดรนท์/สี่ควอแดรนท์
- ออกแบบ:การออกแบบโมดูลาร์
- การแก้ไข:การแก้ไขพื้นฐานแบบหลายพัลส์ การแก้ไขอัจฉริยะ และการแก้ไข PWM
- อัตราแรงดันไฟฟ้า:1900V3000V (3300V), 6000V, (6600V), 10000V
- กำลังไฟสูงสุด:30MVA (เดี่ยว) 60MVA (ขนาน)
- มอเตอร์ที่เข้ากันได้:มอเตอร์เหนี่ยวนำแบบอะซิงโครนัส, มอเตอร์ซิงโครนัสแม่เหล็กถาวร, มอเตอร์ซิงโครนัสที่ตื่นเต้นด้วยไฟฟ้า
- วิธีการควบคุม:V/F, การควบคุมเวกเตอร์วงปิดพร้อมเซ็นเซอร์, การควบคุมเวกเตอร์วงรอบเปิดโดยไม่มีเซ็นเซอร์
- คูลลิ่ง:ระบายความร้อนด้วยน้ำ
ข้อกำหนดทางเทคนิค
| ข้อมูลจำเพาะทางเทคนิค HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R การแก้ไขเบื้องต้น | แรงดันไฟฟ้าขาเข้า | 3300V | 1900V | 10กิโลโวลต์ | 6600V | 10กิโลโวลต์ | ||||||||
| ความถี่อินพุต | 45Hz-66Hz | |||||||||||||
| โอเวอร์โหลด | 110%@ จัดอันดับปัจจุบัน, 120%@ จัดอันดับปัจจุบัน 60s | |||||||||||||
| อีffiความมีน้ำใจ | ≥99% | |||||||||||||
| ตัวประกอบกำลัง | ≥0.95 (พิกัดกระแส ติดตั้งเครื่องปฏิกรณ์อินพุต AC 2%) | |||||||||||||
| การป้องกัน | การป้องกันการโอเวอร์โหลด, การป้องกันความร้อนมากเกินไป, การป้องกันการลัดวงจร, การตัดสินความผิดล่วงหน้า ฯลฯ | |||||||||||||
| RecPWM การกำหนด |
ความถี่อินพุต | 45Hz-66Hz | ||||||||||||
| โอเวอร์โหลด | 110%@ จัดอันดับปัจจุบัน, 120%@ จัดอันดับปัจจุบัน 60s | |||||||||||||
| อีffiความมีน้ำใจ | ≥98.5% | |||||||||||||
| ตัวประกอบกำลัง | ปรับได้ (ค่าเริ่มต้น 1) | |||||||||||||
| การป้องกัน | การป้องกันการโอเวอร์โหลด, การป้องกันความร้อนมากเกินไป, การป้องกันการลัดวงจร, การตัดสินความผิดล่วงหน้า ฯลฯ | |||||||||||||
| อินเวอร์เตอร์ | แรงดันขาออก | 3300V | 6600V | 10kV | 6600V | 10กิโลโวลต์ | ||||||||
| ความถี่เอาต์พุตสูงสุด |
110เฮิร์ต |
|||||||||||||
| ความเร็วคงที่แม่นยำ | โอแอลวีซี: 0.01%, ซีแอลวีซี: 0.01% | โอแอลวีซี: 0.01%, ซีแอลวีซี: 0.01% | ||||||||||||
| ชีพจรความเร็ว | โอแอลวีซี: 0.2%, ซีแอลวีซี: 0.1% | โอแอลวีซี: 0.4%, ซีแอลวีซี: 0.2% | ||||||||||||
| สตาร์ททอร์ค | โอแอลวีซี: 150%, ซีแอลวีซี: 200% | โอแอลวีซี: 130%, ซีแอลวีซี: 150% | ||||||||||||
| การควบคุมแรงบิด | V/F: ใช่ OLVC: ใช่ CLVC: ใช่ | V/F: ใช่ OLVC: ใช่ CLVC: ใช่ | ||||||||||||
| ความแม่นยำของแรงบิด | โอแอลวีซี: 5%, ซีแอลวีซี: 2% | โอแอลวีซี: 5%, ซีแอลวีซี: 2% | ||||||||||||
| เวลาตอบสนองของแรงบิด | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| เวลาตอบสนองแบบหมุน | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| เทียบเท่าการดรอปแบบไดนามิก | OLVC: 0.5%*s, CLVC: 0.25%*s | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| โอเวอร์โหลด | 110%@พิกัดปัจจุบัน, 120%@พิกัดปัจจุบัน 60s | |||||||||||||
| สิ่งแวดล้อม | อุณหภูมิ | อุณหภูมิขาเข้า ≤40 | ||||||||||||
| ระดับความสูง | ≤4000m (ลดระดับ 2000m ~ 4000m) | |||||||||||||
| ข้อมูลทางกล | การป้องกัน IP | IP54 | ||||||||||||
| ระบายความร้อน | ระบายความร้อนด้วยน้ำ | |||||||||||||
| ป้องกันการกัดกร่อน | C4-M | |||||||||||||
| ตารางการเลือกซีรีส์ HD8000 | ||||||||||||||
| โมดูล | แรงดันไฟฟ้าของกริด | แรงดันไฟฟ้าของมอเตอร์ | พลัง | เรตติ้งผม | แม็กซ์ เอฟ | ขนาด (กว้าง*ลึก*สูง) (มม.) | บันทึก | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1,050A | 110เฮิร์ต | 4600*1300*2200 | ประกอบด้วยตู้ทำน้ำเย็น | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10กิโลโวลต์ | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10กิโลโวลต์ | 60MVA | 3500A | 21200*1600*2200 | |||||||||
ฟังก์ชั่นของไดรฟ์ความถี่ตัวแปร (VFD)
ไดรฟ์ความถี่ตัวแปร (VFD) เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการควบคุมความเร็วและแรงบิดของมอเตอร์ไฟฟ้า มีการใช้กันอย่างแพร่หลายในงานอุตสาหกรรมและการพาณิชย์ หน้าที่หลักของ VFD มีดังนี้
1. การควบคุมความเร็ว
- ปรับความเร็วมอเตอร์ได้: VFD ช่วยให้สามารถควบคุมความเร็วมอเตอร์ได้อย่างแม่นยำตามความต้องการในการปฏิบัติงาน ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งาน เช่น พัดลม ปั๊ม และสายพานลำเลียงที่ต้องการความเร็วแปรผัน
2. การประหยัดพลังงาน
- ลดการใช้พลังงาน: ด้วยการปรับความเร็วมอเตอร์ VFD จึงสามารถลดการใช้พลังงานลงได้อย่างมาก ในการใช้งานหลายประเภท โดยทั่วไปแล้วมอเตอร์จะทำงานที่โหลดต่ำกว่า และการใช้ VFD สามารถประหยัดพลังงานได้อย่างมาก
- เพิ่มประสิทธิภาพการดำเนินงาน: VFD ช่วยให้อุปกรณ์ทำงานที่จุดประสิทธิภาพสูงสุด ลดการสิ้นเปลืองพลังงานโดยไม่จำเป็น
3. การสตาร์ทและการหยุดแบบนุ่มนวล
- เริ่มต้นได้อย่างราบรื่น: VFD ช่วยให้สตาร์ทมอเตอร์ได้อย่างนุ่มนวล ลดไฟกระชากและความเครียดทางกลให้เหลือน้อยที่สุด จึงช่วยยืดอายุการใช้งานของทั้งมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
- ควบคุมการหยุด: ควบคุมการชะลอความเร็วได้ โดยหลีกเลี่ยงการหยุดกะทันหันซึ่งอาจทำให้เกิดแรงกระแทกทางกลได้
4. การควบคุมแรงบิด
- การจัดการแรงบิดที่แม่นยำ: VFD ช่วยให้รักษาแรงบิดคงที่ที่ความเร็วต่างๆ ซึ่งจำเป็นสำหรับการใช้งานที่ต้องการการควบคุมแรงบิดที่แม่นยำ เช่น เครนและระบบขนถ่ายวัสดุ
5. การปรับปรุงการควบคุมกระบวนการ
- การควบคุมการไหลและความดัน: ในการใช้งานปั๊มและพัดลม VFD สามารถปรับการไหลและแรงดันตามความต้องการแบบเรียลไทม์ ช่วยเพิ่มเสถียรภาพและความยืดหยุ่นของกระบวนการผลิต
- รองรับระบบอัตโนมัติ: VFD สามารถรวมเข้ากับเซ็นเซอร์และระบบควบคุมเพื่อรองรับระบบอัตโนมัติที่ซับซ้อนมากขึ้น ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตโดยรวม
6. ลดเสียงรบกวนและการสั่นสะเทือน
- เสียงการทำงานที่ต่ำกว่า: ด้วยการทำให้สามารถปรับความเร็วได้อย่างราบรื่น VFD จึงสามารถลดระดับเสียงรบกวนในการปฏิบัติงาน ทำให้เกิดสภาพแวดล้อมการทำงานที่ดีขึ้น
- การสั่นสะเทือนน้อยที่สุด: การทำงานของความเร็วคงที่ช่วยลดการสั่นสะเทือนทางกล ยืดอายุการใช้งานของอุปกรณ์
7. คุณสมบัติการป้องกัน
- การป้องกันการโอเวอร์โหลดและการลัดวงจร: VFD สมัยใหม่มาพร้อมกับคุณสมบัติการป้องกันที่หลากหลาย รวมถึงการป้องกันการโอเวอร์โหลด การลัดวงจร และความร้อนสูงเกินไป ช่วยให้มั่นใจในการทำงานที่ปลอดภัยของมอเตอร์และระบบขับเคลื่อน
- การตรวจสอบข้อผิดพลาด: VFD สามารถตรวจสอบสภาพระบบแบบเรียลไทม์ ตรวจจับและแจ้งเตือนผู้ใช้ถึงข้อผิดพลาดได้อย่างรวดเร็ว ซึ่งช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
บทสรุป
ไดรฟ์ความถี่ตัวแปรมีบทบาทสำคัญในการใช้งานทางอุตสาหกรรมและการพาณิชย์สมัยใหม่ ด้วยการให้การควบคุมความเร็วและแรงบิดที่แม่นยำ พร้อมด้วยการประหยัดพลังงานและคุณสมบัติการป้องกัน VFD ช่วยปรับปรุงประสิทธิภาพ ลดการใช้พลังงาน และยืดอายุการใช้งานของอุปกรณ์ เมื่อเทคโนโลยีก้าวหน้าไป แอพพลิเคชั่นและฟังก์ชันต่างๆ ของ VFD ก็ยังคงขยายตัวอย่างต่อเนื่อง
ลักษณะผลิตภัณฑ์
แนวคิดการออกแบบทางวิศวกรรม
ลักษณะเฉพาะ
· การป้องกัน IP54 เพื่อให้ระบบสามารถปรับตัวเข้ากับสภาพแวดล้อมได้ดีเยี่ยม
· การออกแบบส่วนประกอบหลักที่ซ้ำซ้อนเพื่อลดโอกาสที่ระบบจะหยุดทำงาน
· IGCT และไทริสเตอร์ขั้นสูงซึ่งทำให้ระบบไฟฟ้ามีความน่าเชื่อถือสูงเป็นพิเศษ
· ใช้ double presspack ประสิทธิภาพการกระจายความร้อนที่ดีเยี่ยมซึ่งทำให้ระบบมีความหนาแน่นของพลังงานสูงเป็นพิเศษ
· ระบบป้องกันข้อผิดพลาดระดับเฟิร์สคลาส
· ระบบตรวจสอบที่มีประสิทธิภาพเพื่อให้ข้อมูลที่ครบถ้วนแก่ลูกค้า
· อุปกรณ์เสริมมากมาย
การป้องกัน
· การตัดสินล่วงหน้า IGCT + แขนวงจรบริดจ์ผ่านเทคโนโลยีการป้องกัน
· การตรวจจับแบบเรียลไทม์ของค่าปัจจุบันของเทอร์มินอล AC ซึ่งห้ามไม่ให้มีการปิดเครื่องด้วยกระแสไฟฟ้าสูง
ควบคุมได้ดีเยี่ยม
· การทำงานแบบสี่ควอแดรนท์เป็นสองเท่าเพื่อตอบสนองการป้อนกลับของพลังงานไฟฟ้าและเบรก
· การตอบสนองแบบไดนามิกของแรงบิดที่รวดเร็ว เพื่อตอบสนองความต้องการของระบบในการลดเสียงสะท้อนทางกล
· มอเตอร์ได้รับการมอดูเลตแบบซิงโครนัสในส่วนต่างๆ เพื่อตอบสนองความต้องการประสิทธิภาพสูงของการรีดเหล็ก รอก ฯลฯ
· ปรับให้เข้ากับมอเตอร์ได้หลากหลาย (มอเตอร์เหนี่ยวนำ มอเตอร์ซิงโครนัสแม่เหล็กถาวร มอเตอร์ซิงโครนัสที่ตื่นเต้นด้วยไฟฟ้า ฯลฯ)
เส้นโค้งโอเวอร์โหลด
· 110%@พิกัดปัจจุบัน, 120%@พิกัดปัจจุบัน 60s
การออกแบบทางวิศวกรรม
การออกแบบโมดูลาร์
· ระบบวินิจฉัยข้อผิดพลาดอัจฉริยะ การวางตำแหน่งที่รวดเร็ว
· การออกแบบส่วนประกอบหลักแบบแยกส่วน มีความสม่ำเสมอสูงและความน่าเชื่อถือสูง
· การบำรุงรักษาที่สะดวก
การออกแบบแผ่นดินไหวแบบเข้มข้น
· IEC60721 3M5 สภาพทางกล - การทำงานที่มั่นคง
· การออกแบบทางกลที่แม่นยำช่วยให้มั่นใจในการต้านทานแผ่นดินไหวอย่างรุนแรง
โปรโตคอลการสื่อสารที่ปรับแต่งได้
· รองรับโปรโตคอลการสื่อสารที่สร้างขึ้น ซึ่งสามารถรับรู้การเชื่อมต่อที่ราบรื่นกับ PLC โดยธรรมชาติ และสะดวกกว่าในการเปลี่ยนและบำรุงรักษา
· รองรับฟิลด์บัส: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
รับประกันความน่าเชื่อถือของ HD8000
การผลิตที่ได้มาตรฐานและการทดสอบจากโรงงาน
· กระบวนการทดสอบได้รับการควบคุมโดยอัตโนมัติและสามารถตรวจสอบย้อนกลับกระบวนการทั้งหมดได้
· ผลิตภัณฑ์ทั้งหมดทนต่อการทดสอบอายุ 100% V และ 100% Pn ก่อนจัดส่ง
· ระบบการจัดการ MES ที่สมบูรณ์แบบเพื่อความมั่นใจในประสิทธิภาพการผลิต
· แพลตฟอร์มการทดสอบชั้นนำของอุตสาหกรรมและสามารถรับประกันคุณภาพของผลิตภัณฑ์ได้เนื่องจากสามารถตอบสนองระดับแรงดันไฟฟ้าที่แตกต่างกันและโหมดวงจรเรียงกระแสที่แตกต่างกันของการทดสอบโหลดเต็มของไดรฟ์
ซอฟต์แวร์แก้ไขข้อบกพร่องด่วนของ HD8000
· ซอฟต์แวร์แก้ไขจุดบกพร่องด่วนเชื่อมต่อกับพีซีผ่านใยแก้วนำแสง ซอฟต์แวร์นี้มีฟังก์ชันการแก้ไขข้อบกพร่องระดับมืออาชีพจำนวนมาก เช่น การตั้งค่าพารามิเตอร์แบบกลุ่ม การดาวน์โหลดข้อมูลข้อผิดพลาดและการวิเคราะห์รูปคลื่น ออสซิลโลสโคปความเร็วสูง และฟังก์ชันการแก้ไขจำนวนมาก ซอฟต์แวร์รองรับการสื่อสารแบบอนุกรมหรืออีเทอร์เน็ต ดังนั้นซอฟต์แวร์จึงสามารถรักษา VFD ผ่านการสื่อสารแบบอนุกรม หรือบำรุงรักษา VFD ในห้องควบคุมส่วนกลางผ่านทางอีเธอร์เน็ต
