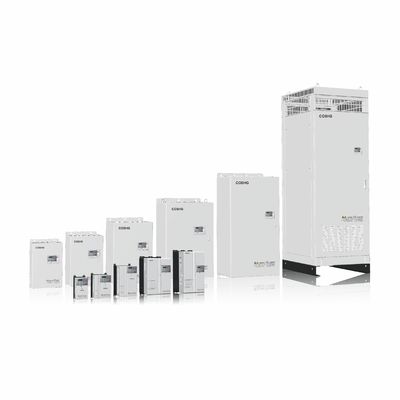

HV300 เป้าหมายทั่วไป 0.4kW ถึง 500kW อินเวอร์เตอร์ความถี่แปร
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | COENG |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | HV300 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| รายละเอียดการบรรจุ | กล่องไม้ |
| เวลาการส่งมอบ | 10-30วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, T/T, Western Union |
| สามารถในการผลิต | 20,000 ชุด / ปี |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ช่วงพลังงาน | 0.4kW~500kW | แรงดันไฟฟ้าขาเข้า Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| ความถี่อินพุต | 50เฮิรตซ์/60เฮิรตซ์±5% | อินเทอร์เฟซการสื่อสาร | RS485, RJ45 |
| โปรโตคอลการสื่อสาร | Modbus RTU | ความชื้น | <90% RH ไม่มีการควบแน่น |
| อุณหภูมิในการทำงาน | -20℃~+40℃ (การทำงานโดยมีการลดอุณหภูมิที่ 40℃~55℃) | ||
| เน้น | 500kW อินเวอร์เตอร์ความถี่แปร,เครื่องยนต์สลับความถี่แปร,อินเวอร์เตอร์ความถี่เวกเตอร์ขับเคลื่อนมอเตอร์ |
||
รายละเอียดสินค้า
HV300 อุปกรณ์ทั่วไป 0.4kW ถึง 500kW อินเวอร์เตอร์ความถี่แปร
อินเวอร์เตอร์ความถี่แปรคําอธิบายสินค้า
อินเวอร์เตอร์ HV350 Series เป็นอินเวอร์เตอร์เวกเตอร์มหาประสงค์ที่พัฒนาใหม่ โดยใช้เทคโนโลยีควบคุมเวกเตอร์ลุปเปิดและลุปปิดที่ก้าวหน้า รองรับการควบคุมการขับเคลื่อนมอเตอร์แบบไม่สมองกันเรื่อง หลักการการออกแบบของฟังก์ชันโปรแกรมมากมาย, ผลงานที่ดีกว่าและความน่าเชื่อถือสูงกว่า, อินเวอร์เตอร์นี้มีปริมาตรขนาดเล็กกว่าที่มีการขยายตัวที่ดีขึ้น, ฟังก์ชันการสื่อสารมากขึ้นและการทํางานง่ายกว่า.
อินเวอร์เตอร์ความถี่แปรลักษณะสินค้า
การออกแบบการป้องกันความร้อนของโมดูล IGBT แบบฉลาด
- รูปแบบอุณหภูมิการเชื่อมโยงแบบไดนามิก ที่ติดตามอุณหภูมิการเชื่อมโยง IGBT ในเวลาจริง
- การตัดสั้นและวงจรพิเศษผ่านเทคโนโลยีป้องกัน ป้องกันความปลอดภัยของระบบ
- ล่าชะลอการป้องกัน overcurrent การรีเซ็ต, ยกเลิก overcurrent
การออกแบบความมั่นคงในการควบคุมการขับเคลื่อน IGBT
- แพลตฟอร์มการออกแบบความมั่นคง IGBT โมดูลที่พัฒนาเองที่น่าเชื่อถือ
- สามารถหาปริมาตรหลักในกระบวนการเปิด/ปิด IGBT เพื่อประเมินฟังก์ชันและผลงานของบอร์ดขับเคลื่อน IGBT
- สามารถประเมินความสมเหตุสมผลของการออกแบบโมดูล IGBT เพื่อให้การออกแบบของระบบพลังงานสินค้าปลอดภัยและน่าเชื่อถือ การรับประกันการทํางานที่มั่นคงของระบบพลังงาน
เครื่องมือคอมพิวเตอร์ที่มีพลังงานมาก HVManager ให้การเขียนโปรแกรม การตั้งค่า การแก้ไขความผิดพลาด การติดตามและฟังก์ชันอื่นๆ
- ติดตามสถานะ VFD ในเวลาจริง
- ฟังก์ชันการตั้งค่าปารามิเตอร์ที่ครบถ้วน, ใช้งานง่ายในการแก้ไขปัญหา
ทุกซีรีส์มีเครื่องกรอง EMC ภายใน (ผู้ใช้สามารถเลือก)
- ผู้ใช้สามารถ disconnect เครื่องกรอง EMC โดยแผ่นสั้นในภาพ, ส่วนใหญ่ใช้ในสถานการณ์ที่ต้องการการติดตั้งของ RCD และกระแสรั่วที่ต่ํากว่า 30mA
การออกแบบแบบโมดูล มีข้อดีของแบบยุโรปและแบบญี่ปุ่น
- การตั้งค่าง่ายเหมือนรุ่นญี่ปุ่น มีการขยายฟังก์ชันอย่างแข็งแรงเหมือนรุ่นยุโรป
- อินเตอร์เฟซ RS485 แบบสองแบบ อินเตอร์เฟส A, B และอินเตอร์เฟส RJ45
รุ่น 4kW ขึ้นไป มีการปรับปรุงปฏิกิริยา DC เป็นมาตรฐาน
- ลด 50% ของอัตราการบิดเบือนปัจจุบัน
- ป้องกันการกระแทกจากกรีด ป้องกันสะพานปรับ
- เพิ่มปัจจัยพลังงานด้านเข้า
- เพิ่มประสิทธิภาพรวมและความมั่นคงทางความร้อนของ VFD
- งับอาการจากฮาร์มอนิกที่สูงกว่าของด้านการเข้าไปยัง VFD ลดการถ่ายทอดภายนอกและการรบกวนของรังสี
การสื่อสาร Profibus
- การติดต่อที่สะดวกสบาย
- ความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดี
- รองรับรูปแบบการสื่อสารข้อมูล PPO 5 แบบ (PPO1 ~ PPO5)
พื้นที่สร้างในโลกิกที่แข็งแกร่งและโมดูลการคํานวณ, รองรับ custom DIY สําหรับฟังก์ชันพิเศษ
- พีเอลซีที่เรียบง่ายในตัว ป้ายควบคุมสามารถปรับแต่งได้ ผู้ใช้สามารถออกแบบโหมดการทํางานตามความต้องการพิเศษของเขา
สามารถตั้ง DI ทอร์มิเนลการรั่วไหลและโหมดแหล่งโดยรหัสฟังก์ชัน
- DI input common port สามารถเลือก 0V หรือ 24V ค่าธรรมเนียมในโรงงานคือ 0V ผู้ใช้สามารถเลือกโดยการตั้งปารามิเตอร์ P0921; P09.21 = 0 หมายถึงพอร์ตรวมคือ 0V, P09.21 = 1 หมายถึงพอร์ตรวมคือ 24V
โมดูลควบคุม PID ที่ติดตั้ง
- รับรู้การควบคุมวงจรปิดของอุณหภูมิ, ความดัน, การไหลและสัญญาณอื่น ๆ, เพิ่มความมั่นคงและความแม่นยําของการผลิต
สามารถขับขี่เครื่องยนต์สองชนิดที่แตกต่างกันในโหมดการควบคุมเวกเตอร์
- สามารถเก็บปริมาตรมอเตอร์สองชุด และสามารถสลับความยืดหยุ่นในสถานการณ์ที่ไม่ต้องทํางานมอเตอร์สองในเวลาเดียวกัน เพื่อประหยัดค่าใช้จ่าย ลดการครอบครองพื้นที่
การใช้งานทั่วไป
อุปกรณ์ปั๊มสนามน้ํามัน
- ข้อดีทางเทคนิค: ระยะความดันที่กว้างขวาง, สามารถปรับตัวได้ดีต่อเครือข่ายที่รุนแรง กระแสเริ่มต้นต่ํา, ความเร็วเรียบร้อย, กระทบต่ําต่อเครือข่าย เครื่องกรอง EMC ที่ติดตั้ง, เครื่องปฏิกิริยา DC ที่ตั้งแบบมาตรฐาน, แสงรังสีต่ํา
โรงงานผลิตเหล็ก
- ข้อดีทางเทคนิค: ความสามารถในการอุดหนุนสูง ความสามารถในการตอบสนองความเร็วสูง ปรับตัวต่ออุณหภูมิสูงและความต้องการการป้องกันสูงในโรงงานเหล็ก รองรับเครือข่าย DP Profibus
รอลเลอร์โรงงานเหล็ก
- ข้อดีทางเทคนิค: สามารถปรับเปลี่ยนการเร่งและลดความช้าปรับตัวต่ออุณหภูมิสูงและความต้องการการป้องกันสูงในโรงงานเหล็ก.
รายละเอียดเทคนิคของ Inverter ความถี่แปร
| พลังการเข้า/ออก | ความดัน input U ใน | 200V (-15%) ~ 240V (+ 10%) 1PH/3PH 380V (-15%) ~ 480V (+ 10%) 3PH 500V 500V (-15%) ~ 690V (+ 10%) 3PH |
|
| ความถี่การเข้า | 50Hz/60Hz ± 5% | ||
| ความไม่สมดุลของปัสดุสูงสุด | ≤ 3% | ||
| ความดันออก | 0V ~ Uin | ||
| ความถี่การออก | 0Hz ~ 300Hz | ||
| ระยะกําลัง | 0.4kW ~ 500kW | ||
| ประสิทธิภาพการควบคุมหลัก | การควบคุมความดัน | V/F, OLVC (Open Loop Vector Control) | |
| ปรับความเร็ว | 100 (OLVC), 1:50 (V/F) | ||
| เริ่ม Torque | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| ความแม่นยําของทอร์ค | ≤ 5% (OLVC) | ||
| ปริมาตรการผลักดันทอร์ค | ≤ 2% (OLVC) | ||
| ความแม่นยําของความเร็วการทํางานที่คง | ≤ 1% n0 (สภาพระดับ) | ||
| การแก้ไข | 0.01Hz (ดิจิต) 0.1% × ความถี่สูงสุด (แอนาล็อก) | ||
| กระตุ้นกระตุ้น | 0.1s ~ 3600min | ||
| กระตุ้นกระตุ้น | 00.1% ~ 30.0% | ||
| อัตราการอุดหนุน | ประเภท E, G: 150% กระแสกําลังการออกระดับ 1 นาที ประเภท P: 110% กระแสกําลังการออกระดับ 1 นาที | ||
| V/F | 4 ประเภท: V / F (ผู้ใช้สามารถโปรแกรม) และ ramp (2.0 พลังงาน 1.7 พลังงาน 1.2 พลังงาน) | ||
| การเบรกแบบ DC | ความถี่ของการฉีด 0.0% ~ 100.0% ความถี่สูงสุด ความถี่ของกระแสฉีด 0.0% ~ 300.0% ความถี่ของกระแสฉีด 0.00 ~ 60.00s | ||
| เบรกไดนามิก | รุ่น 22kW และต่ํากว่ามีหน่วยเบรกที่ติดตั้ง ความเร็วเบรก: 0.0% ~ 100.0% ความดันแบบแบบดินามิกเบรคแบบแบบแบบแบบด่วน: 390V (ผลิตภัณฑ์ระดับความดัน 220V) 780V (ผลิตภัณฑ์ระดับความดัน 380V) 1125V (ผลิตภัณฑ์ระดับความดัน 690) |
||
| วิ่ง | ความถี่การวิ่ง: 0.00Hz ~ ความถี่สูงสุด อัตราเร่งการวิ่ง: 0.1s ~ 600.0s ระยะเวลาการวิ่ง: 0.1s ~ 600.0s |
||
| กําหนดล่วงหน้า | 16 ความเร็วที่กําหนดล่วงหน้า (ตัดสินใจโดยเทอร์มิเนลควบคุม) | ||
| AVR | รักษาความแรงดันออกของมอเตอร์ V/F เมื่อความแรงดันของเครื่องไฟฟ้าเข้าเปลี่ยน | ||
| หน้าที่ควบคุมพิเศษ | PID ที่ติดตั้ง | สร้างระบบควบคุมวงจรปิดง่าย | |
| PMSM การเริ่มต้นอ่อนแอ การทํางานของ Grid Tie | เมื่อขับเคลื่อน PMSM (แม่เหล็กถาวร มอเตอร์ซินโครโนส) ไปยังความถี่ของกรีด, สวิตช์จะกระทําเพื่อได้รับการจําหน่ายพลังงานจากกรีดโดยไม่มีการกระแทกกระแสปัจจุบันและ VFD จะหยุดทํางาน | ||
| บล็อกฟังก์ชันที่ทันสมัย | 2 บล็อกควบคุมตรรกะที่สามารถเขียนโปรแกรมได้, 1 บล็อกแปลงไบนารี-เดซิมาลที่สามารถเขียนโปรแกรมได้, 2 บล็อกเปรียบเทียบที่สามารถเขียนโปรแกรมได้, 3 บล็อกคํานวณที่สามารถเขียนโปรแกรมได้, ง่ายที่จะพัฒนาฟังก์ชันที่ก้าวหน้า | ||
| ฟังก์ชัน input/output | แหล่งข้อมูล | ตัวเลข: คีย์พาด, ป้ายปลาย UP/DOWN, ความเร็วที่กําหนดล่วงหน้า, จันทร์, การสื่อสาร | |
| อานาล็อก: AI1: 0V ~ 10V, 0(4) mA ~ 20mA AI2: 0V ~ 10V | |||
| ระบบการทํางาน | คีย์พาด เทอร์มินัลควบคุม การสื่อสาร | ||
| เทอร์มินัลการใส่ข้อมูลดิจิตอล | DI1 ~ DI7: 7 ทางที่สามารถเขียนโปรแกรมปลายทาง, pos. และ nega. เป็นทางคัดเลือกทางตรรกะ, และ DI6 สามารถตั้งเป็นการเข้ากระแทก, 0Hz ~ 60Hz; DI7 สามารถเป็นการเข้ากระแทกความถี่สูง (1kHz ~ 50.0kHz) หรือ PTC thermistor input | ||
| เทอร์มินัลออกเสียงดิจิตอล | DO1 ~ DO2: 2 ทาง ปลายการออกดิจิตอลที่สามารถวางโปรแกรมได้, ขนาดสูงสุด ปัจจุบันการออก: 50mA (แต่ละทาง), DO2 สามารถเป็นปลายทางในการออกแรงกระแทก (0.1kHz ~ 50.0kHz ), และผลิต PWM (10kHz) | ||
| เทอร์มินัลออกแบบแอนาล็อก | AO1: ระบบออกแบบแบบแอนาล็อกที่สามารถวางโปรแกรมได้ 0V-10V, 0 ((4) mA ~ 20mA | ||
| การออกของเรเล่ | 2 เรเล่เปิดปกติที่สามารถเขียนโปรแกรมได้ ข้อมูลตัวติดต่อ:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A | ||
| การสื่อสาร | อินเตอร์เฟซ | RS485, RJ45 | |
| หลักเกณฑ์ | Modbus RTU | ||
| สิ่งแวดล้อม | ความสูง | 1000m เรท, 1000m-3000m, 1% เรทกระแสเรทต่อ 100m | |
| อุณหภูมิการทํางาน | -20 °C~+40 °C (การทํางานด้วยการลดความร้อนที่ 40 °C~55 °C) | ||
| ความชื้น | < 90% RH ไม่มีการปั่น | ||
| การสั่นสะเทือน | < 5.9m/s2 (0.6g) | ||
| อุณหภูมิในการเก็บ | -40 °C~+70 °C | ||
| สิ่งแวดล้อมการปฏิบัติงาน | ภายในห้อง ไม่มีแสงแดดตรง ไม่เผาไหม้ ไม่มีก๊าซและของเหลวที่ก่อให้เกิดการกัดกรอง ไม่มีการปนเปื้อนด้วยวัสดุที่นําไฟฟ้า | ||
| โมดูลทางเลือก | HV232, HVUSB, โมดูล Profibus, คีย์พาด พาเล็ต, HV-Manager (เครื่องมือPC), โมดูลตรวจจับความดันสามเฟส | ||
| ฟังก์ชันป้องกัน | ความขาดของอัตราการออกกําลัง, ความแรงเกิน, ความอ้วนเกิน, ความดันต่ํา, การสูญเสียระยะ, ความร้อนเกิน, การเดินทางภายนอก, เป็นต้น | ||
| ประสิทธิภาพ | 1.5kW และต่ํากว่า: ≥89% 2.2kW ~ 22kW: ≥93% 30kW และมากกว่า: ≥95% |
||
| วิธีการติดตั้ง | การติดตั้งตู้, ผ่านแผ่น, การติดตั้งพื้นที่ | ||
| การป้องกันการเข้า | IP20, IP21 (โดยเพิ่มอุปกรณ์ตามต้องการ) | ||
| วิธีการเย็น | 220V/0.4kW ((0.5hp) รุ่นคือธรรมชาติเย็น, อื่น ๆ เป็นแรงแรงเย็นอากาศ | ||
