HD8000 ระบบ VFD วิศวกรรมความดันกลาง Vfds พลังงานสูง
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | COENG |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | HD8000 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| รายละเอียดการบรรจุ | กล่องไม้ |
| เวลาการส่งมอบ | 10-30วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, T/T, Western Union |
| สามารถในการผลิต | 20,000 ชุด / ปี |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| แรงดันไฟฟ้าที่กำหนดของด้านกริด | 2: 1900V 3: 3300V 6: 6600V ก. 10kV | แรงดันไฟฟ้าที่กำหนดด้านมอเตอร์ | 3: 3300V 6: 6600V ก: 10kV |
|---|---|---|---|
| พลัง | 10: 10 เมกะวัตต์ | วิธีการแก้ไข | P: PWM D: ไดโอดแก้ไขพื้นฐาน |
| วิธีการแก้ไขบัสทั่วไป | ช่องว่าง: การแก้ไขแบบเดี่ยว 2: การแก้ไขแบบคู่ | วิธีอินเวอร์เตอร์บัสทั่วไป | ช่องว่าง: เดี่ยว D: อินเวอร์เตอร์คู่ T: อินเวอร์เตอร์สามตัว |
| เน้น | ระบบ VFD HD8000,vfds,ระบบ VFD ความกระชับเฉลี่ย |
||
รายละเอียดสินค้า

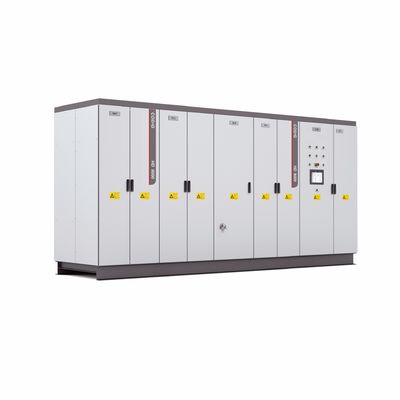

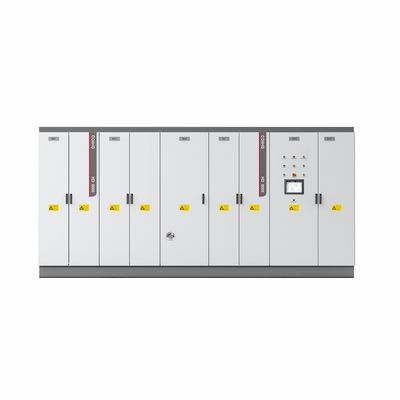

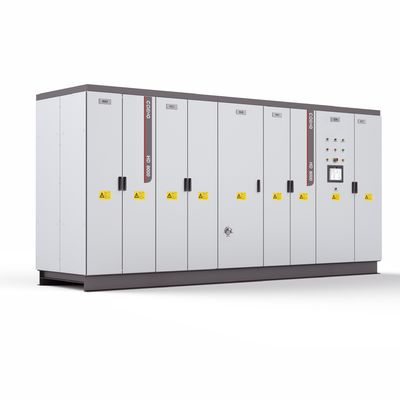

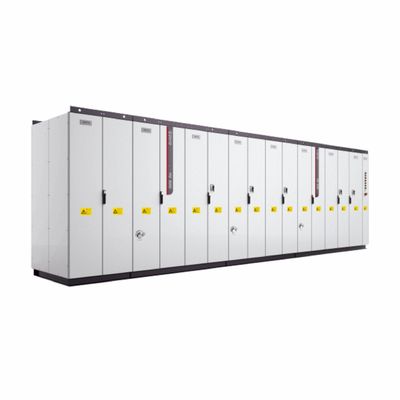

HD8000 ระบบ VFD ระบบ VFD พลังงานสูง เครื่องแปลงความถี่แปร
HD8000 ระบบ VFD ระบบ VFD พลังงานสูง เครื่องแปลงความถี่แปร
การนําเสนอสินค้า
HD8000 ซีรี่ย์ VFD เป็นระบบขับเคลื่อนพลังงานสูงประกอบด้วยเครื่องแปลง AC-DC-AC และหน่วยขับเคลื่อนมอเตอร์หลายแกนบัส DC-AC.พลังงานสูงสุดสามารถถึง 30MVA สําหรับเครื่องเดียวและ 60MVA สําหรับการทํางานปานกลางการออกแบบฮาร์ดแวร์และซอฟต์แวร์วิศวกรรมแบบโมดูล
แนวคิดนี้ทําให้มันสามารถทํางานได้ในสภาพที่ซับซ้อนหลายอย่าง
HD8000 ซีรีย์ VFD ใช้ IGCT และไดโอเดส พร้อมด้วยวิธีการเย็นของเหลว เครื่องจักรทั้งหมดตอบสนองระดับการคุ้มครอง IP54 และมันมีความสามารถปรับปรุงสภาพแวดล้อมที่ดี, ความน่าเชื่อถือสูงผลงานการระบายความร้อนที่ดีและปริมาณเล็ก, มีการแก้ไขปรับปรุงสองสี่สี่สี่สี่
- ลักษณะ:การขับเคลื่อนแกนเดียว/หลายแกน, ป้องกัน IP54, สองสี่สี่สี่สี่สี่
- การออกแบบ:การออกแบบแบบโมดูล
- การแก้ไข:การปรับปรับพื้นฐานหลายจังหวะ การปรับปรับฉลาด และการปรับปรับ PWM
- ระดับความดัน:1900V3000V (3300V), 6000V, (6600V), 10000V
- พลังงานสูงสุด:30MVA (เดี่ยว) 60MVA (ปานกลาง)
- มอเตอร์ที่เข้ากันได้:มอเตอร์อินดูคชันแบบไม่สมอง, มอเตอร์สมองแบบแม่เหล็กถาวร, มอเตอร์สมองแบบตื่นเต้นไฟฟ้า
- วิธีควบคุม:V/F การควบคุมเวกเตอร์วงจรปิดด้วยเซนเซอร์ การควบคุมเวกเตอร์วงจรเปิดโดยไม่มีเซนเซอร์
- การเย็น:การเย็นด้วยน้ํา
การใช้สินค้า
- วิศวกรรมโลหะ
- การขนส่งน้ํามันและก๊าซ
- พลาตฟอร์มทดสอบ
- พลังงานที่สามารถปรับปรุงได้
- การขนส่งทางรถไฟ
- การทําเหมืองแร่และการยก
- อุปกรณ์เรือ
- LNG
- แหล่งพลังงาน
- การเก็บพลังงาน
รายละเอียดเทคนิค
| HD8000 รายละเอียดเทคนิค | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R การปรับปรุงพื้นฐาน | ความดันการเข้า | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| ความถี่การเข้า | 45Hz-66Hz | |||||||||||||
| อัตราการอุดหนุน | 110% @ ปัจจุบันที่ระบุ 120% @ ปัจจุบันที่ระบุ 60s | |||||||||||||
| Effiสาธารณธรรม | ≥99% | |||||||||||||
| ค่าประสิทธิภาพ | ≥0.95 (กระแสไฟฟ้าหมุน, พร้อมกับโรงงานปฏิกิริยาเข้า AC 2%) | |||||||||||||
| การคุ้มครอง | การป้องกันความอ้วน, การป้องกันความร้อนเกิน, การป้องกันวงจรสั้น, การตัดสินก่อนความผิดพลาด, ฯลฯ | |||||||||||||
| RecPWM การประมวลผล |
ความถี่การเข้า | 45Hz-66Hz | ||||||||||||
| อัตราการอุดหนุน | 110% @ ปัจจุบันที่ระบุ 120% @ ปัจจุบันที่ระบุ 60s | |||||||||||||
| Effiสาธารณธรรม | ≥98.5% | |||||||||||||
| ค่าประสิทธิภาพ | ปรับได้ (แบบตั้งค่า 1) | |||||||||||||
| การคุ้มครอง | การป้องกันความอ้วน, การป้องกันความร้อนเกิน, การป้องกันวงจรสั้น, การตัดสินก่อนความผิดพลาด, ฯลฯ | |||||||||||||
| อินเวอร์เตอร์ | ความดันการออก | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| ความถี่การออกสูงสุด |
110Hz |
|||||||||||||
| ความแม่นยําของความเร็วคงที่ | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| อัตราการเต้น | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| ทอร์คการเริ่มต้น | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| การควบคุมทอร์ค | V/F: ใช่ OLVC: ใช่ CLVC: ใช่ | V/F: ใช่ OLVC: ใช่ CLVC: ใช่ | ||||||||||||
| ความแม่นยําของทอร์ค | OLVC: 5% CLVC: 2% | OLVC: 5% CLVC: 2% | ||||||||||||
| เวลาตอบสนองของทอร์ค | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| เวลาตอบสนองหมุน | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| ค่าเทียบเท่าการลดแบบไดนามิก | OLVC: 0.5%*s, CLVC: 0.25%*s | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| อัตราการอุดหนุน | 110%@ระดับกระแส, 120%@ระดับกระแส 60s | |||||||||||||
| สิ่งแวดล้อม | อุณหภูมิ | อุณหภูมิทางเข้า ≤40 | ||||||||||||
| ความสูง | ≤ 4000m (2000m~4000m ถอนการจัดอันดับ) | |||||||||||||
| ข้อมูลทางกล | การคุ้มครอง IP | IP54 | ||||||||||||
| การเย็น | การเย็นด้วยน้ํา | |||||||||||||
| ป้องกันการกัดกร่อน | C4-M | |||||||||||||
| ตารางการเลือก HD8000 | ||||||||||||||
| โมดูล | ความดันเครือข่าย | โมเตอร์วอลเตจ | พลัง | เรต | สูงสุด f | ขนาด (W*D*H) (มม) | หมายเหตุ | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | มีตู้เย็นน้ํา | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
ลักษณะสินค้า
แนวคิดการออกแบบวิศวกรรม
ลักษณะ
· ป้องกัน IP54 เพื่อให้ระบบสามารถปรับปรุงสิ่งแวดล้อมได้อย่างมาก
· การออกแบบที่เหลือขององค์ประกอบสําคัญเพื่อลดความน่าจะเป็นของเวลาหยุดทํางานของระบบ
· IGCT และ thyristor ที่มีความทันสมัย ทําให้ระบบพลังงานมีความน่าเชื่อถือสูงสุด
· การรับรองปั๊มปับสองตัว ความสามารถในการระบายความร้อนที่ยอดเยี่ยม ทําให้ระบบมีความหนาแน่นของพลังงานสูงสุด
· ระบบป้องกันความผิดพลาดชั้นหนึ่ง
· ระบบติดตามที่แข็งแรงเพื่อให้ข้อมูลที่สมบูรณ์แบบแก่ลูกค้า
· อุปกรณ์เสริมเลือกมากมาย
การคุ้มครอง
· การตัดสินก่อน IGCT + แขนวงจรสะพาน
· การตรวจจับในเวลาจริงของค่าทันทีของกระแสปลาย AC ป้องกันการปิดกระแสสูง
การควบคุมที่ดี
· การทํางานแบบ 4 ด้านสองครั้ง เพื่อตอบสนองการตอบสนองพลังงานไฟฟ้าและแรงเบรก
· การตอบสนองแบบไดนามิคแบบหมุนแรงอย่างรวดเร็ว เพื่อตอบสนองความต้องการของระบบในการยับยั้งเสียงสะท้อนกล
· เครื่องยนต์ถูกปรับปรุงร่วมกันในส่วน เพื่อตอบสนองความต้องการการทํางานสูงของการม้วนเหล็ก
· ปรับปรุงให้กับมอเตอร์ต่าง ๆ (มอเตอร์อินดูชั่น, มักเนตถาวรมอเตอร์ซินครอน, มอเตอร์ซินครอนที่ตื่นเต้นด้วยไฟฟ้า, ฯลฯ)
กุ้งความอ้วน
· 110%@ปัจจุบันเรท, 120%@ปัจจุบันเรท 60s
การออกแบบวิศวกรรม
การออกแบบแบบโมดูล
· ระบบวินิจฉัยความผิดพลาดที่ฉลาด การตั้งตําแหน่งอย่างรวดเร็ว
· การออกแบบแบบโมดูลขององค์ประกอบหลัก ความสอดคล้องสูงและความน่าเชื่อถือสูง
· การบํารุงรักษาสะดวก
การออกแบบระบบแผ่นดินไหวอย่างเข้มข้น
· IEC60721 3M5 สภาพการทํางานที่มั่นคง
· การออกแบบเครื่องกลที่แม่นยํา ให้ความทนทานต่อแผ่นดินไหวสูง
โปรโตคอลการสื่อสารที่สามารถปรับเปลี่ยนได้
· รองรับโปรโตคอลการสื่อสารที่กําหนดไว้ ซึ่งสามารถทําให้เชื่อมต่อได้อย่างต่อเนื่องกับ PLC ที่มีอยู่ภายใน และสะดวกต่อการเปลี่ยนและบํารุงรักษา
· รองรับรถเมล์สนาม: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, อุตสาหกรรม Ethercat, Profinet IO, EtherNet / IP, Modbus TCP
การรับประกันความน่าเชื่อถือของ HD8000
การผลิตและการทดสอบโรงงานแบบมาตรฐาน
· กระบวนการทดสอบถูกควบคุมโดยอัตโนมัติและกระบวนการทั้งหมดสามารถติดตามได้
· ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบการแก่ 100%V และ 100%Pn ก่อนการส่ง
· ระบบบริหาร MES ที่สมบูรณ์แบบ เพื่อรับประกันประสิทธิภาพการผลิต
· แพลตฟอร์มทดสอบชั้นนําในอุตสาหกรรมและมันสามารถรับประกันคุณภาพของผลิตภัณฑ์
โปรแกรมแก้ไขความผิดพลาดอย่างรวดเร็วของ HD8000
· โปรแกรมปรับปรุงความเร็วเร็วถูกเชื่อมต่อกับคอมพิวเตอร์ผ่านไฟเบอร์ออปติก โปรแกรมมีจํานวนมากของฟังก์ชันปรับปรุงความเร็วมืออาชีพ เช่น การตั้งค่าปารามิเตอร์ชุดการดาวน์โหลดข้อมูลความผิดพลาดและการวิเคราะห์รูปคลื่นโปรแกรมรองรับการสื่อสารลําดับหรือ Ethernet ดังนั้นโปรแกรมสามารถรักษา VFD ผ่านการสื่อสารลําดับหรือรักษา VFD ในห้องควบคุมกลางผ่าน Ethernet.
